一、光纤模块的原理
光纤模块由光电子器件，作用电路和光接口等组成，光电子器件包括发射和接收两部分。
发射部分：输入一定码率的电信号经内部 的驱动芯片处理后驱动半导体激光器（LD）或发光 二极管（LED）发射出相应速率的调制光信号， 其内部带有光功率自动控制电路，使输出的光信 号功率保持稳定。
接收部分：一定码率的光信号输入模块后由光探测二极管转换为电信号。经前置放大器后输出相应码 率的电信号，输出的信号一般为PECL电平。同时在输入光功率小于一定 值后会输出一个告警信号
光检测器：把来自光纤的光信号还原成电信号，经放大，整形，再生恢复原形后输入到电端机的接收。
二、光纤模块的分类
按照速率分： 以太网应用的100Base（百兆）、1000Base（千兆）、10GESDH应用的155M、622M、2.5G、10G
按照封装分：1& TImes;9、SFF、SFP、GBIC、XENPAK、XFP，
1& TImes;9封装-- 焊接 型光模块，一般速度不高于千兆，多采用SC接口
SFF封装--焊接小封装光模块，一般速度不高于千兆，多采用LC接口。SF（SmallFormFactor）小封装光模块采用了先进的精密光学及电路集成工艺，尺寸只有普通双工SC（1X9）型光纤收发模块的一半，在同样空间可以增加一倍的光端口数。
GBIC封装-- 热插拔 千兆接口光模块，采用SC接口。GBICGigaBitrateInterfaceConverter的缩写，是将千兆位电信号转换为光信号的接口器件。
SFP封装--热插拔小封装模块，目前最高数率可达4G，多采用LC接口。SFPSMALLFORMPLUGGABLE的缩写，可以简单的理解为GBIC的升级版本。
XENPAK封装--应用在万兆以太网，采用SC接口
XFP封装--10G光模块，可用在万兆以太网，SONET等多种系统，多采用LC接口。
三、SFP+光纤模块使用方法
1、选择SFP+光模块
在安装SFP+光模块之前，必须要选择合适的光模块。那么如何选择合适的SFP+光模块呢？有两个要点，具体如下：
2、确定所需的传输距离
SFP+光模块有150m、300m、10km、40km等不同传输距离，你可以根据实际的应用情况，来选择合适的SFP+光模块。
3、确定波长的限制或要求

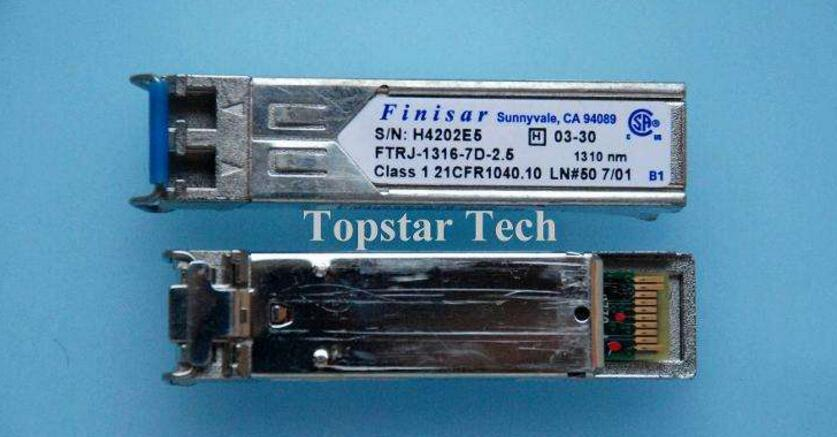

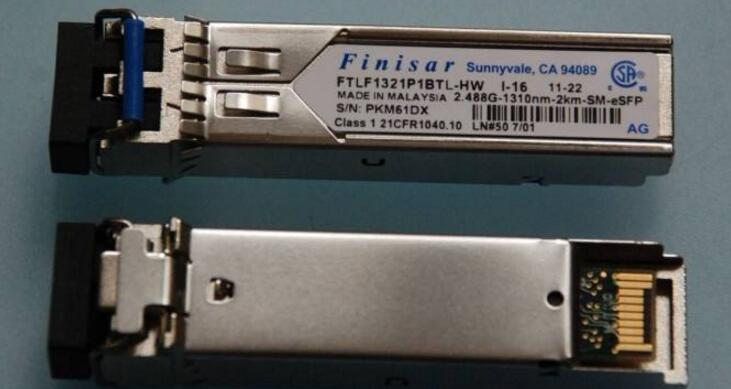

不同类型的SFP+光模块能满足不同的波长要求，一般在SFP+光模块的顶部、底部或侧面有一个标签。标签将说明此款光模块的基本信息，方便你辨别和选择合适的光模块。例如，戴尔（Dell）兼容SFP+光模块的图片如下所示，从标签上可以看到它是一个波长为850nm的SFP+光模块。
4、安装SFP+飞速光模块
5、从保护性包装中取出SFP+光模块；
6、握住拇指和食指之间的SFP+光模块；
将SFP+光模块插入交换机的SFP+插槽，向SFP+光模块施加轻微的压力，直到设备点击并锁定到位。如果SFP+抵抗压力，不要强制对其施加压力，可以将其翻转，然后再重新插入SFP+插槽中；从SFP+光孔中取出防尘盖，并插入光缆。
7、安装SFP+光模块的注意事项：
8、SFP+光模块和XFP光模块的数据速率都是10G，但并不兼容相同的设备，所以不要在XFP插槽中安装SFP+光模块，安装前必须确保插槽是SFP+插槽；
9、SFP+光模块和SFP光模块的外观很相似，但它们的数据速率和功能不一样，所以不要在SFP插槽中安装SFP+光模块，在安装或使用SFP+光模块之前必须确保你的交换机和SFP+光模块能够相互兼容；
10、检查SFP+光模块是否是网络配置的正确型号；在安装SFP+光模块之前，请确保它是干净的，且没有收到任何污染；
光纤设备可以发射伤害眼睛的激光或红外光，所以千万不要看光纤或连接器的端口，可以假设光纤线缆已经连接到光源；
为防止静电放电造成损坏，请始终佩戴防静电腕带；
只有经过培训的人员才能安装本产品；
安装SFP+光模块大约需要三分钟。
11、移除SFP+光模块
12、断开光纤与SFP+光模块的连接；
将防尘罩贴在光纤孔和连接器上；
向下滑动闩锁手柄并使用它来提取SFP+光模块；
将SFP+光模块拉出，如果SFP+光模块不能从插槽中轻松滑出，请使用侧面摇摆运动，同时从插槽中拉出SFP+光模块；
将SFP+光模块存放在安全的地方，等到下次需要的时候，再进行安装操作。

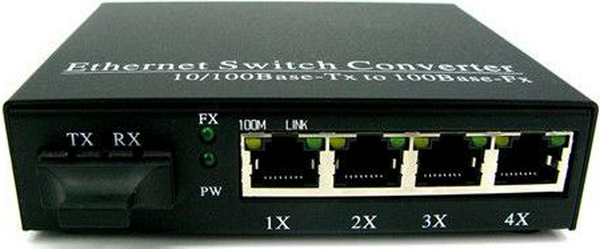

四、光纤 收发器原理
光纤收发器的原理，就是将短距离的双绞线电信号和长距离的光信号进行互换。光纤收发器正是利用了光纤通信以其信息容量大、保密性好、重量轻、体积小、无中继、传输距离长等优点，很好地解决了以太网在传输方面的问题。在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中得到了很好的应用。
光纤收发器一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。有了光纤收发器，也为需要将系统从铜线升级到光纤，为缺少资金、人力或时间的用户提供了一种廉价的方案。光纤收发器的作用是，将我们要发送的电信号转换成光信号，并发送出去，同时，能将接收到的光信号转换成电信号，输入到我们的接收端。
五、100M光纤收发器使用说明
目前万科常用光纤收发器的光纤接口类型为SC接头

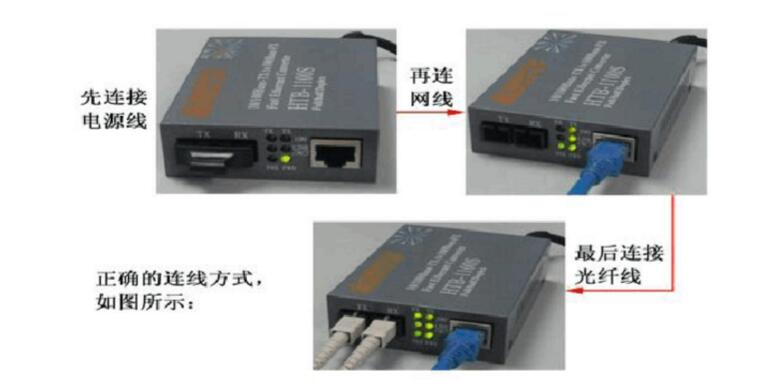

1、正解的接线次序
下面先以NETLINK为例讲解

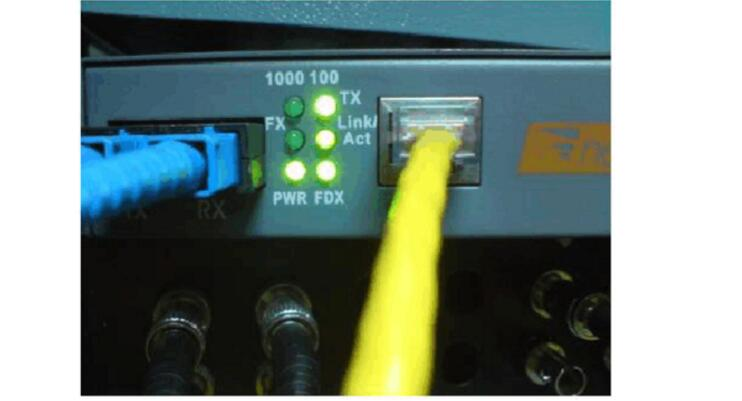

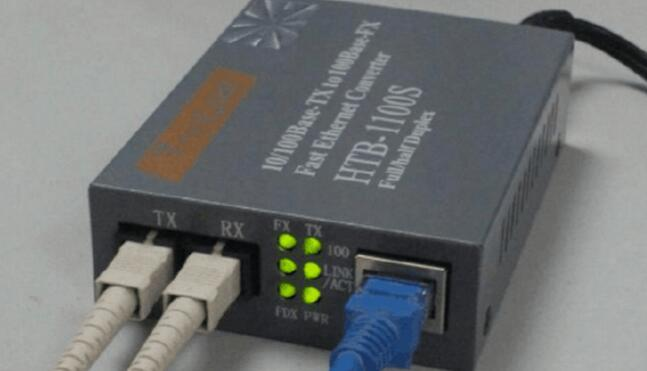

2、设备介绍
左上角——亮时代表1000M速率
右上角——亮时代表100M速率
左中间——亮时代表已接上尾纤，闪烁代表正在传输数据
右中间——亮时代表已接上网线，闪烁代表正在传输数据
左下角——亮时代表已接入电源线
右下角——亮时代表全双工速率，灭时代表半双工
各种情况下指示灯状态。

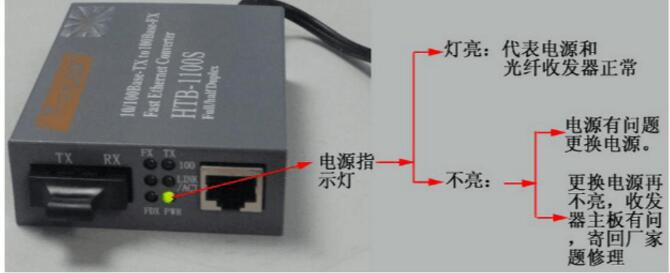

（1）单独插电源时

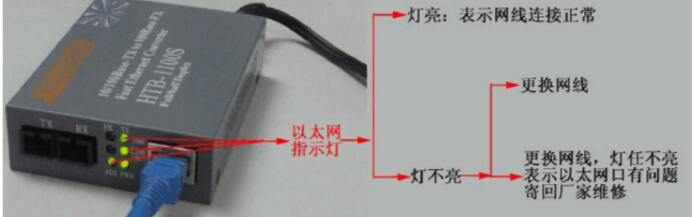

（2）连接网线时

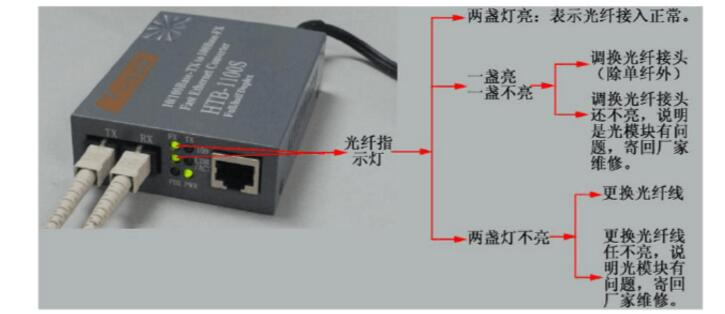

（3）单独连接光纤时
（4）收发器正常工作时
六、光纤模块与光纤收发器的区别
1、光模块是一个功能模块，或者说配件，是不能单独使用的无源设备，只有插在交换机和带光模块插槽的设备里使用；而光纤收发器属于功能器件，是单独的有源设备，加上电源就可以单独使用。
2、光模块本身可以简化网络，减少故障点，而光纤收发器的使用则会增加不少设备，大大增加了故障率且太占据机柜存放空间，并不美观。
3、光模块支持热插拔，配置相对灵活；光纤收发器属于相对固定，更换升级起来会比光模块要麻烦的多。
4、光模块比光纤收发器贵，但是却相对稳定得多，不易损坏；而光纤收发器对经济实用，但要考虑电源适配器、光纤状态、网线状态等多方面因素，传输损耗占30%左右；。
5、光模块主要用于光网络通信设备上如汇聚交换机、核心路由器、DSLAM、OLT等设备的光接口，如：电脑视频、数据通讯、无线语音通讯等光纤网络的主干网；光纤收发器应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用，如：监控安全工程的高清视频图像传输以及光纤最后一公里线路连接到城域网和更外层的网络上。
另外，光纤模块和光纤收发器连接时要注意几点：波长和传输距离必须一致，比如波长同时为1310nm或者850nm，传输距离都是10km；光纤跳线或者尾纤必须是相同接口才能够连接，一般光纤收发器采用的SC口，光模块采用的是LC口。这一点在采购时会有提示接口类型的选择。同时，光纤收发器与光模块的速率必须一样，比如千兆收发器对应1.25G光模块，百兆连百兆，千兆连千兆；光模块的光纤类型必须相同，单纤对单纤，双纤对双纤。
对于光纤布线来讲光纤收发器都是非常熟悉的产品了，在光纤网络中，我们常常会使用到光纤收发器，那么，在网络布线过程中光纤收发器该怎么连接呢？
七.光纤收发机
光纤收发器中，tx是表示发送(transport)，rx是表示接收(receive)。
光纤收发器的作用是光信号和电信号相互转换，反之亦然其过程把电信号转换为光信号，通过光纤传输出去，在另外一端把光信号转化为电信号，接入路由器、交换机等设备、如果你想用光纤收发器组建自己的局域网，收发器和交换机一样一根收一根发，互相转换。
八、光收发器安装介绍
1、 首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？
a、 如收发器的光口（FX）指示灯不亮，请确定光纤链路是否交叉链接？光纤跳线一头是平行方式连接；另一头是交叉方式连接。
b、如A收发器的光口（FX）指示灯亮、B收发器的光口（FX）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光线跳线可能断了）。
c、双绞线（TP）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测（不过有些收发器的双绞线指示灯须等光纤链路接通后才亮）。
d、有的收发器有两个RJ45端口：（To HUB）表示连接交换机的连接线是直通线；（To Node）表示连接 交换机的连接线是交叉线。
e、有的发器侧面有MPR开关：表示连接交换机的连接线是直通线方式；DTE开关：连接交换机的连接线是 交叉线方式。
九、光纤收发器的连接

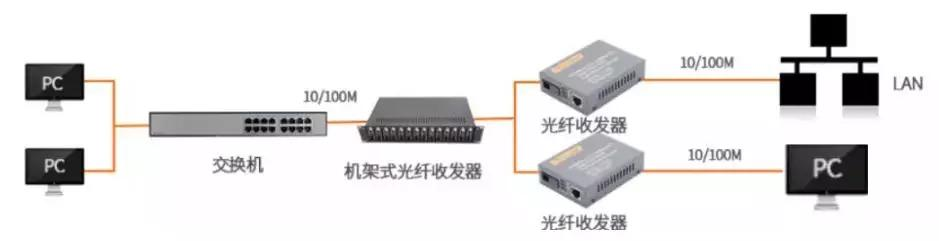

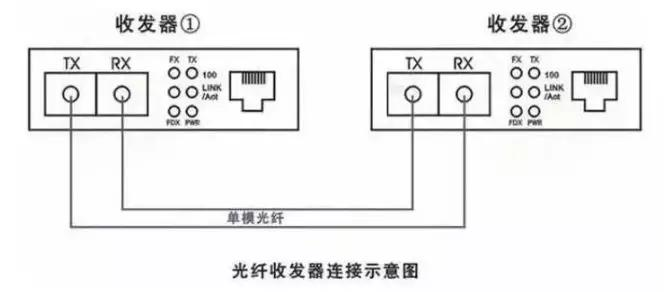

光纤收发器连接示意图
编辑
光纤收发器连接示意图
光纤收发器连接原理图
光纤收发器连接原理图

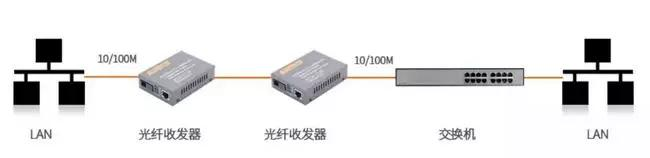

光纤收发器点对点的应用
光纤收发器点对点的应用
光纤收发器集中对远端多点的应用
光纤收发器集中对远端多点的应用

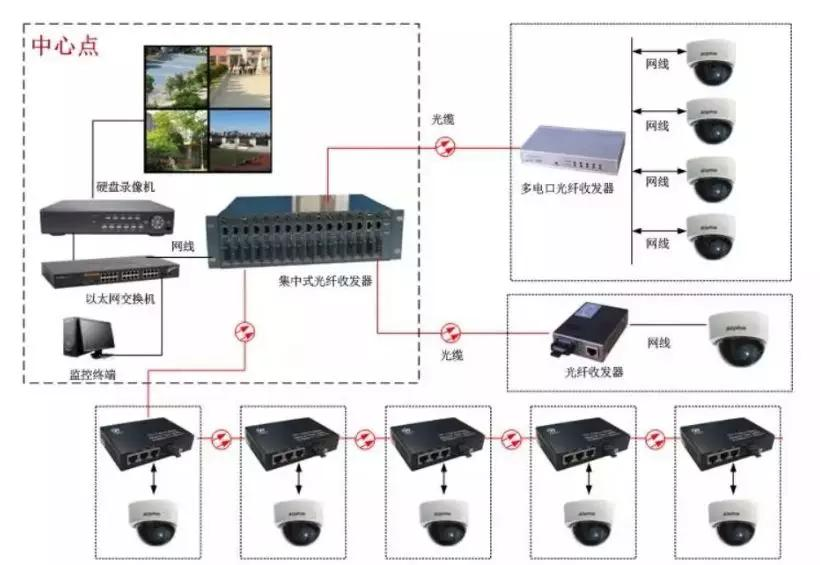

集中式光纤收发器在远程监控的应用
集中式光纤收发器在远程监控的应用
