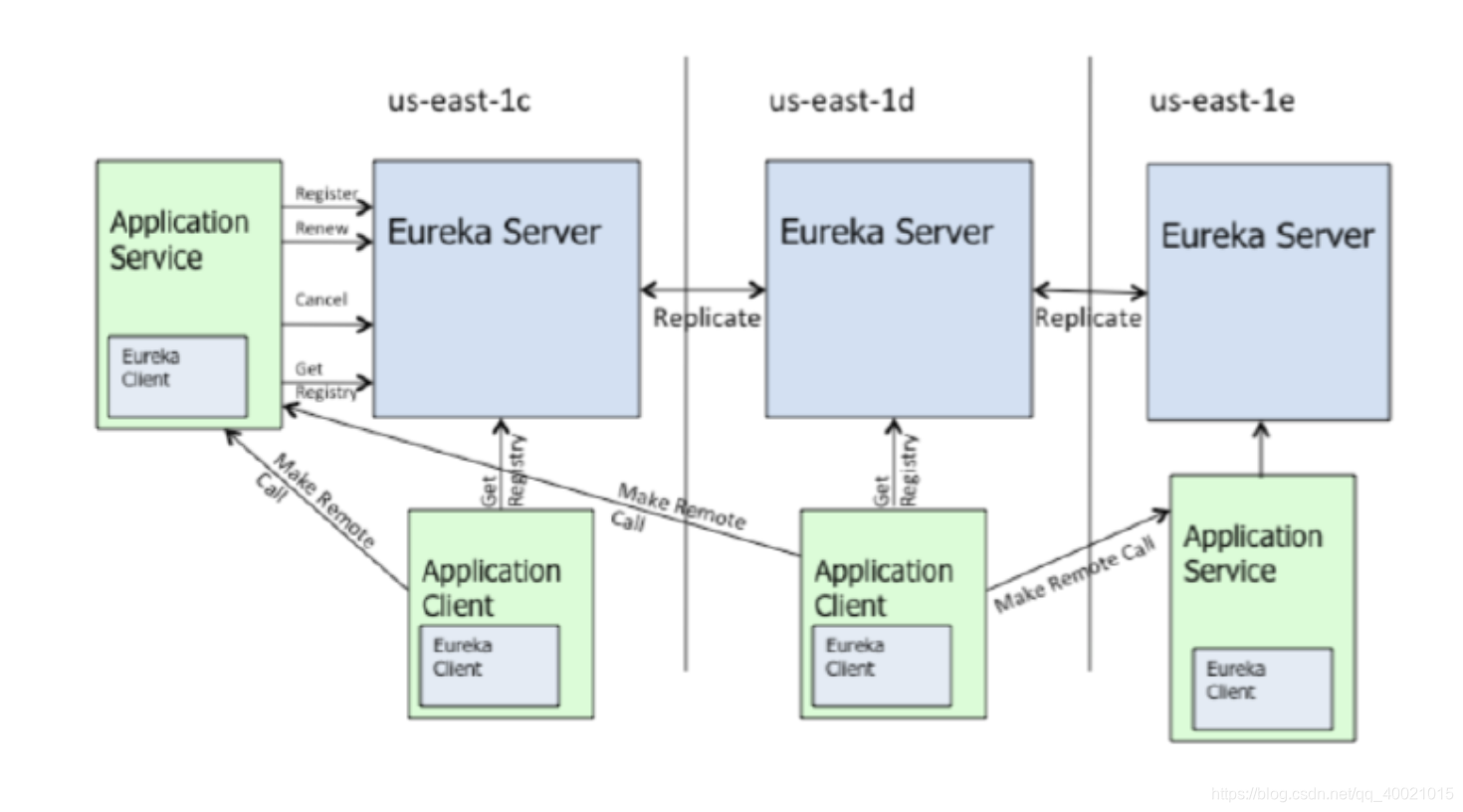

Eureka架构图：
Eureka架构图
1.服务注册（register）：Eureka Client会通过发送REST请求的方式，向Eureka Server注册自己的服务。注册时，提供自身的元数据，比如ip地址、端口、运行状况指标、主页地址等信息。Eureka Server接收到注册请求后，就会把这些元数据信息存储在一个双层的Map中。 什么时候注册？在启动微服务的时候。
2.服务续约（renew）：在服务注册后，Eureka Client会维护一个心跳来持续通知Eureka Server，说明服务一直处于可用状态，防止被剔除。默认每隔30秒eureka.instance.lease-renewal-interval-in-seconds 发送一次心跳来进行服务续约。
3.获取服务列表（get registry）：服务消费者（Eureka Client）在启动的时候，会发送一个REST请求给Eureka Server，获取注册中心的服务清单，并且缓存在客户端本地。同时，为了性能及安全性考虑，Eureka Server会每隔30秒更新一次缓存中的服务清单。
4.服务调用：服务消费者在获取到服务清单后，可以根据清单中的服务信息，查找到该服务的地址，从而进行访问(远程调用)。
6.服务下线（cancel）：当Eureka Client需要关闭或重启时，就不希望在这个时间段内再有请求进来，所以，就需要提前先发送REST请求给EurekaServer，告诉Eureka Server自己要下线了，Eureka Server在收到请求后，就会把该服务状态置为下线（DOWN），并把该下线事件传播出去。
7.失效剔除（evict）：服务实例可能会因为网络故障等原因，导致不能提供服务，而此时该实例也没有发送请求给Eureka Server来进行服务下线。所以，还需要有服务剔除的机制。Eureka Server在启动的时候会创建一个定时任务，每隔一段时间（默认60秒），从当前服务清单中把超时没有续约（默认90秒eureka.instance.lease-expiration-duration-inseconds）的服务剔除。

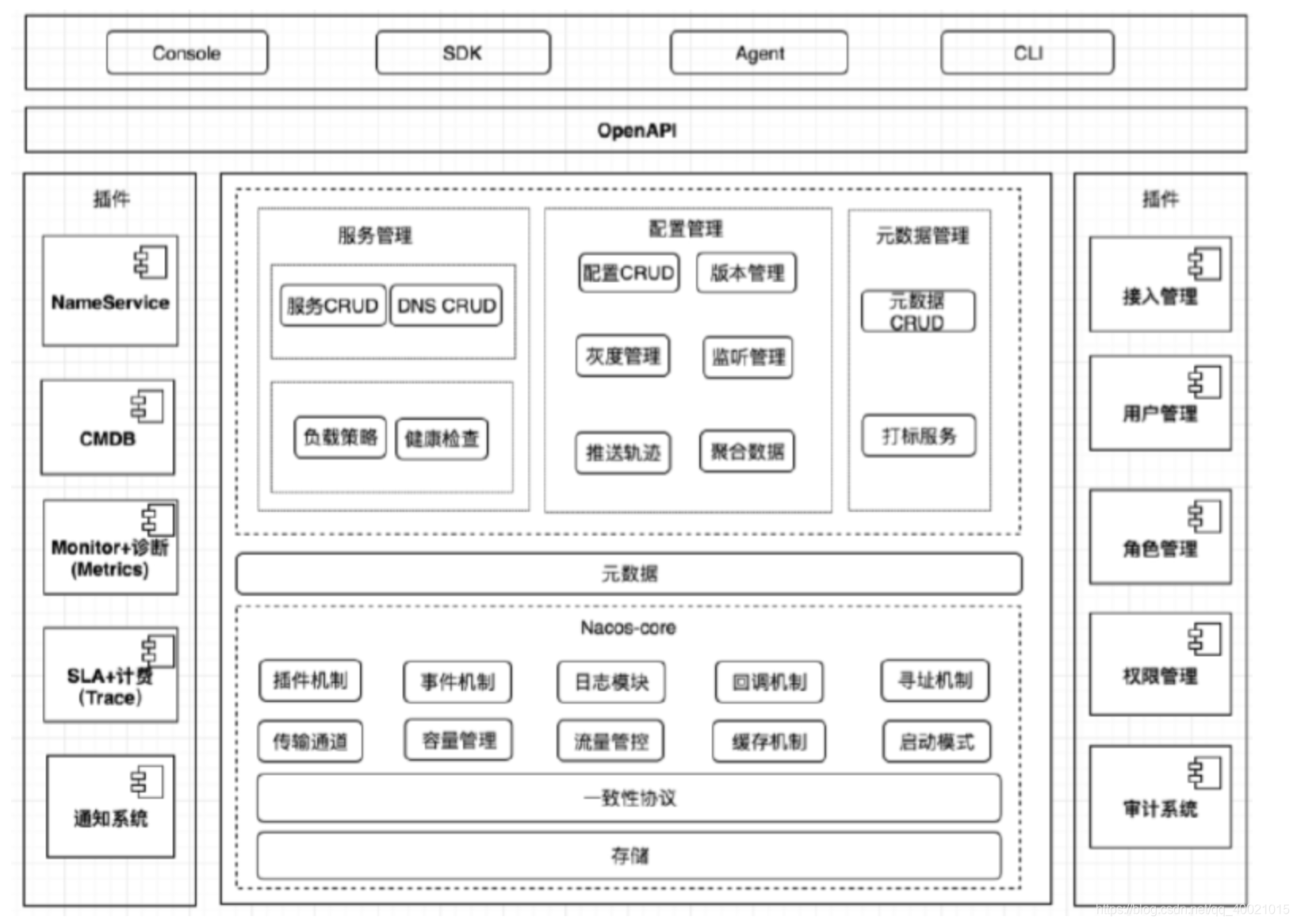

Nacos架构图：
Nacos架构图
服务管理：实现服务CRUD，域名CRUD，服务健康状态检查，服务权重管理等功能
一致性协议：解决不同数据，不同一致性要求情况下，不同一致性机制
OpenAPI：暴露标准Rest风格HTTP接口，简单易用，方便多语言集成
Console：易用控制台，做服务管理、配置管理等操作
Nacos与Eureka自我保护机制对比
相同点：保护阈值都是个比例，0-1 范围，表示健康的 instance 占全部instance 的比例。
不同点：
1）保护方式不同
Eureka保护方式：当在短时间内，统计续约失败的比例，如果达到一定阈值，则会触发自我保护的机制，在该机制下，Eureka Server不会剔除任何的微服务，等到正常后，再退出自我保护机制。自我保护开关(eureka.server.enable-self-preservation: false)
Nacos保护方式：当域名健康实例 (Instance) 占总服务实例(Instance) 的比例小于阈值时，无论实例 (Instance) 是否健康，都会将这个实例 (Instance) 返回给客户端。这样做虽然损失了一部分流量，但是保证了集群的剩余健康实例 (Instance) 能正常工作。
2）范围不同
Nacos 的阈值是针对某个具体 Service 的，而不是针对所有服务的。但 Eureka的自我保护阈值是针对所有服务的。
