了解光模块命名规则才能读懂厂商光模块产品名称所包含的全部信息。

中文全称：光模块命名规则

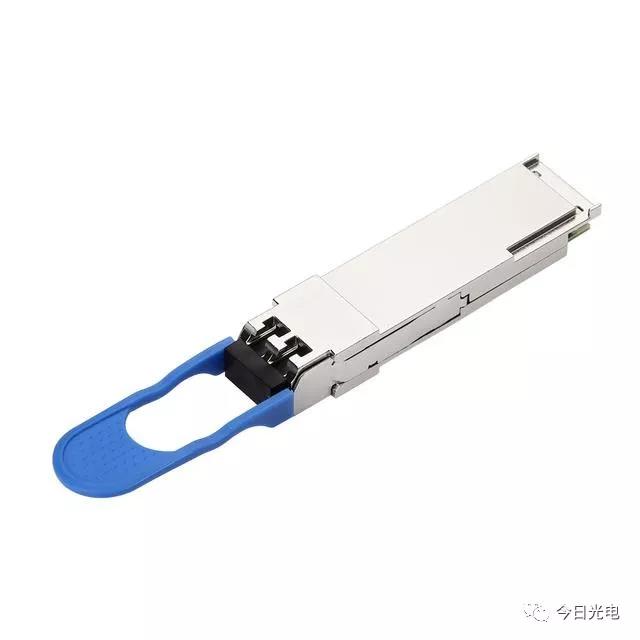

今天博创科技推出了高性价比的400G数据通信硅光模块解决方案：400G QSFP-DD DR4 (500m)；

我在易飞扬官网看到数据中心400G光模块解决方案：400G QSFP-DD SR8光模块（100m）；

以及思科（Cisco）的SFP-10G-BXD-I &SFP-10G-BXU-I。

每一个光模块厂商都有自己独特的光模块命名体系，从几家光模块厂家新产品命名规则上对比来看，业界厂商对光模块的命名大同小异。了解光模块命名规则就能读懂厂商光模块产品名称所包含的全部信息。

1、光模块基本结构

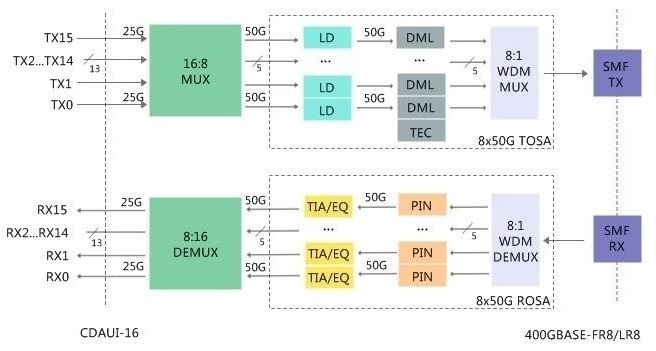

光模块是在光通信系统中进行光信号和电信号转换的器件，其基本结构包括：激光器(TOSA)+驱动电路，检测器(ROSA)+接收电路，复用器(MUX),解复用器(DEMUX)，接口，辅助电路以及外壳等。

根据不同场景的应用，衍生出不同种类的光模块。具体场景有：数据中心内部、数据中心互连、城域网、核心网、5G前传网络等等。再由封装形式、传输速率、单模多模、插拔模式、工作温度以及是否可进行数字诊断等要素，光模块的品种则更多。

2、400G光模块封装方式

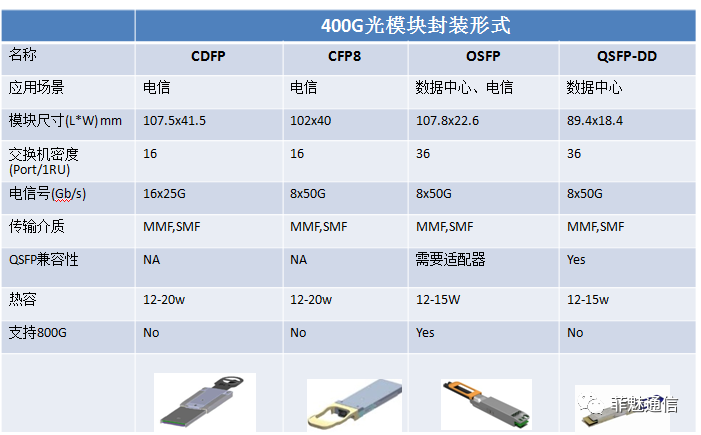

400G光模块按照封装方式主要分为CDFP、CFP8、QSFP-DD、OSFP。

CDFP和CFP8尺寸较大，热容较高，主要用于电信市场。QSFP-DD向前兼容之前的QSFP-28，尺寸最小，密度较高，QSFP-DD更适用于短距离的数据中心使用，QSFP-DD 支持者比较众多包括Facebook, Alibaba,Tencent等公司。OSFP MSA支持者包括Google、Arista，OSFP尺寸较QSFP-DD稍大，QSFP-28光模块需要增加一个适配器才可以跟OSFP插座相互兼容，OSFP可以向后支持800G，OSFP自带散热器，能够支持12w-15w热容，OSFP更适用于电信市场。

3、光模块命名方式

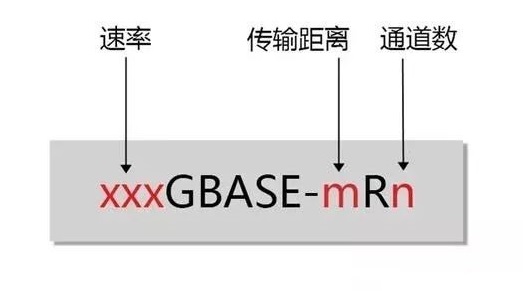

100G光模块的关键标准组织主要有两个，IEEE和MSA，两者之间互补而又互相借鉴。其中100GBASE开头的标准都是IEEE802.3提出的，命名规则如下：

例如100GBASE－LR4名称中，LR表示long reach，即10Km，4表示四通道，即4＊25G，组合在一起为可以传输10Km的100G光模块。

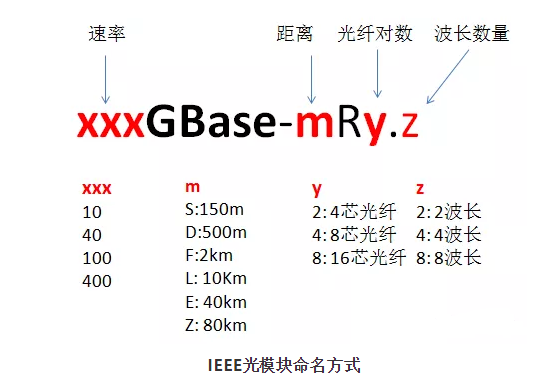

IEEE802.3工作组对400G 光模块的命名规则进行了定义，例如400G SR4.2的名称中，400G代表速率是400Gbps,S代表数据中心内部机柜之间互连，距离一般在150米以内，4代表光纤对数，也就是8芯光纤，2代表每芯光纤上有2个波长。

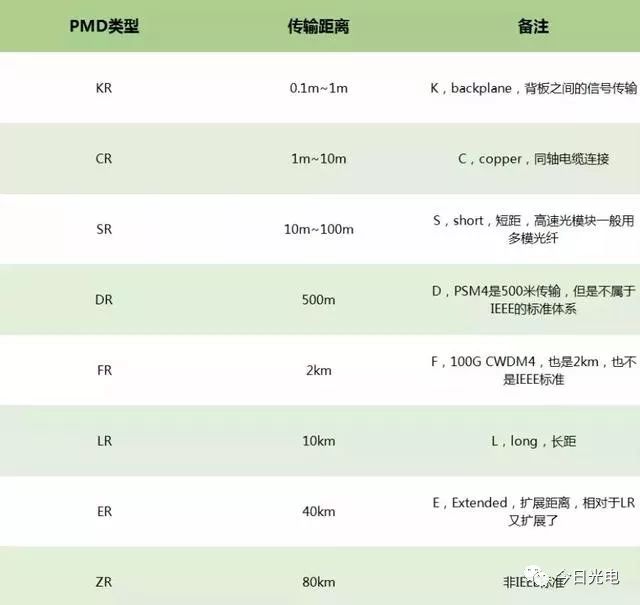

m代表物理介质相关层（PMD）， PMD主要实现将物理介质连接层（PMA）传来的信号转换成特定的介质（铜缆、单模或者多模光缆）中传输的信号，主要有以下的PMD类型:
