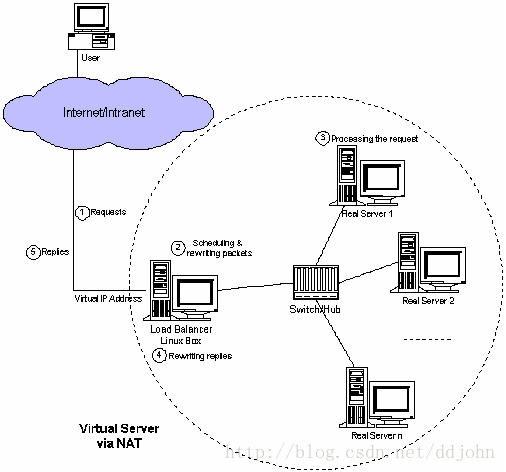

1.VS-NAT（基于网络地址转换，network address translation ，NAT）

VS-NAT是LVS最基本的方法，如果想要设置一个用于测试的LVS，这是一个最简单的方法。

当客户发出请求，lvs负载均衡中的director会将接受到的包的目标地址重写为某个real-server，并将其转发到real-server。Real-server的回复会发到director，director将回复包的源地址改写为VIP。

不像VS-DR和VS-TUN，real-server只需要一个功能tcpip栈。Real-server可以是任意操作系统，在real-server上也不必做什么配置修改（除了在路由表中，需要把real-server的默认网关设为lvs负载均衡中的director）。

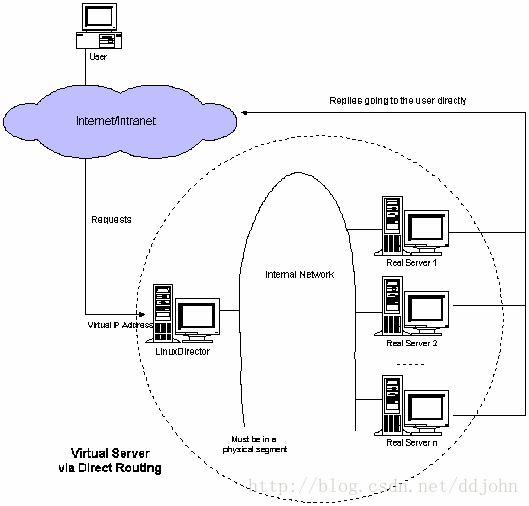

2.VS-DR（直接路由，direct routing，DR）

lvs负载均衡中的director接到来自client的请求包后，根据调度算法选择一个real-server，解析出此real-server的MAC地址，并且向此MAC发送包含一个IP datagram的链路层包。Real-server收到包后，恢复IP datagram，查找路由表后发现这个VIP就在本地（设备lo：0，non-arp），移交给端口监听器。因为Real-server收到从CIP->VIP的包，构造回复包时就是VIP->CIP。Real-server查找路由表，并通过到client的缺省gateway发送回复。回复不经过director。

在real-server上所需做的工作就是配置一个non-arping的lo：0设备。并且服务需要监听VIP的相应端口。

VS-DR方式吞吐量较大，支持的real-server数量较多。

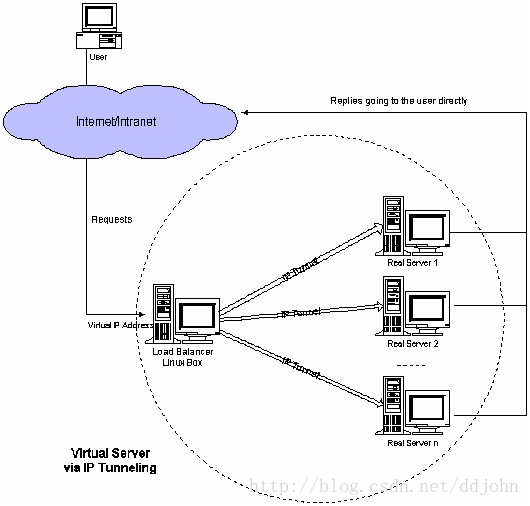

3.VS-Tun（隧道，tunnelling）

这种方式是基于VS-DR方式的，不同的只是lvs负载均衡中的director将包IPIP封装，然后转发到real-server。VS-TUN的real-servers相对于director可以远程；而且每个real-server都可以在单独的网络上，但需要在路由器上做工作，允许源地址为VIP的输出包。

配置方法和要求与VS-DR方式类似。只是需要将lo：0设备换为tunl0设备，其对应模块为ipip。中软LVS服务内容根据客户实际需求提供优化的LVS负载均衡解决方案，最大限度地利用资源、提高性能。
