Linux进程如何访问内存

        Linux下，进程并不是直接访问物理内存，而是通过内存管理单元(MMU)来访问内存资源，原因后面会讲到。

为什么需要虚拟内存地址空间

       假设某个进程需要4MB的空间，内存假设是1MB的，如果进程直接使用物理地址，这个进程会因为内存不足跑不起来。既然进程不是直接访问物理内存，那么进程中涉及的内存地址当然也不是物理内存地址。而是虚拟的内存地址，虚拟的内存地址和物理的内存地址之间保持一种映射关系，这种关系由MMU进行管理。每个进程都有自己独立的虚拟地址空间。

什么是MMU

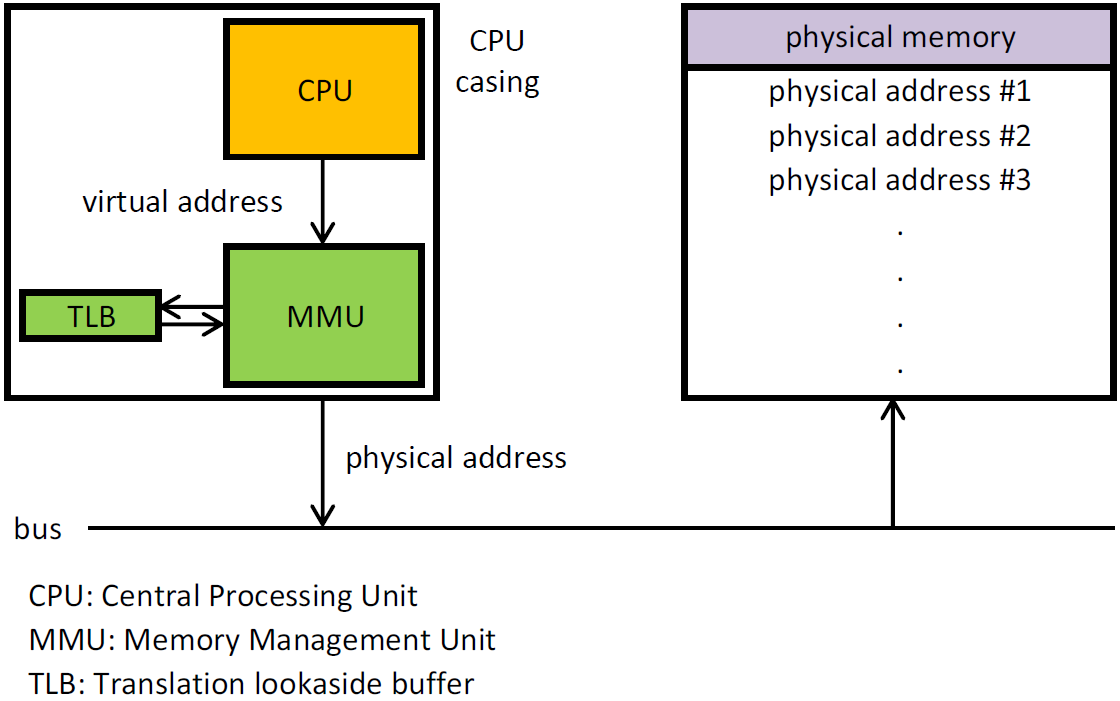

MMU_principle_updated
        MMU 全称是内存管理单元，它将物理内存分割成多个pages，MMU管理进程的虚拟地址空间中的PAGE和物理内存中的PAGE之间的映射关系。
       因为是映射，所以随时都可能发生变化，例如某个进程虚拟内存空间中的PAGE1，在不同的时间点，可能出现在物理内存中的不同位置（当发生了页交换时）。

什么是page fault

       当进程访问它的虚拟地址空间中的PAGE时，如果这个PAGE目前还不在物理内存中，此时CPU是不能干活的，Linux会产生一个hard page fault中断。系统需要从慢速设备（如磁盘）将对应的数据PAGE读入物理内存，并建立物理内存地址与虚拟地址空间PAGE的映射关系。然后进程才能访问这部分虚拟地址空间的内存。

page fault 又分为几种，major page fault、 minor page fault、 invalid(segment fault)。

major page fault 也称为 hard page fault, 指需要访问的内存不在虚拟地址空间，也不在物理内存中，需要从慢速设备载入。从swap 回到物理内存也是 hard page fault。

minor page fault 也称为 soft page fault, 指需要访问的内存不在虚拟地址空间，但是在物理内存中，只需要MMU建立物理内存和虚拟地址空间的映射关系即可。

  1. 当一个进程在调用 malloc 获取虚拟空间地址后，首次访问该地址会发生一次soft  page fault。
  2. 通常是多个进程访问同一个共享内存中的数据，可能某些进程还没有建立起映射关系，所以访问时会出现soft page fault

invalid fault 也称为 segment fault，指进程需要访问的内存地址不在它的虚拟地址空间范围内，属于越界访问，内核会报 segment fault错误。

源码解析：

mm_struct和vm_area_struct
mm_struct:
mm_struct是task_struct的一个成员变量，是对整个进程用户空间的描述。
mm_struct收集一系列vm_area_struct信息。

vm_area_struct:
Linux内核将内存划分为不同的区域(vm_area_struct)，每个区域是一系列连续的有相同保护和分页属性的页面，vm_area_struct是内存管理的最小单元。

page fault
参考代码：kernel/4.1.18/linux-4.1.18.y/arch/arm64/mm/fault.c　　　　static int __do_page_fault()

page fault出现的原因：
a). 页表中找不到对应虚拟地址的PTE(无效地址/有效地址但是没有载入主存);
b). 对应虚拟地址的PTE拒绝访问。

page fault在哪里进行处理
page fault被CPU捕获，跳转到 page_fault_handler 进行处理。

page fault的处理方式
page fault -> 访问地址是否合法
a. 无效地址：segment fault，返回(用户地址杀死进程、内核地址杀死内核)
b. 有效地址：
1). page第一次被访问: demand_page_faults (demanding pages，请求调页)
检查页表中是否存在该PTE　　　　pmd_none, pte_none
分配新的页帧，初始化(从磁盘读入内存)
2). page被交换到swap分区
检查present标志位，如果该位为0表示不在主存中。
分配新的页帧，从磁盘重新读入内存。
3). COW(Copy-On-Write)
vm_area_struct允许写，但是对应的PTE禁止写操作。

如何判断访问地址是否合法？如果地址合法有什么操作？
判断地址合法的方式：
static int __do_page_fault()函数 vma = find_vma(mm, addr);
根据传入的地址addr查找对应的vm_area_struct，如果没有找到证明该地址访问无效，返回segment fault。


kernel 3.10内核源码分析--缺页异常(page fault)处理流程

基本原理
1、page fault由硬件产生，是一种“异常”。产生条件为：当CPU访问某线性地址，而该线性地址还没有对应的页表项，即还没有分配相应的物理内存并进行映射时，自动产生异常。
2、page fault基本流程：
从cr2中获取发生异常的地址
  缺页地址位于内核态
    位于vmalloc区？->从主内核页表同步数据到进程页表
    非vmalloc区 ->不应该产生page fault->oops
  缺页地址位于用户态
     缺页上下文发生在内核态
        exception table中有相应的处理项？ ->进行修正
        没有 ->oops
     查找vma
        找到？-> 是否expand stack？->堆栈扩展
                       不是->正常的缺页处理：handle_mm_fault
        没找到->bad_area

  1. /*
  2.   *缺页异常主处理函数。
  3.   *regs:异常时的寄存器信息；
  4.   *error_code-当异常发生时，硬件压入栈中的错误代码。
  5.   *             当第0位被清0时，则异常是由一个不存在的页所引起的。否则是由无效的访问权限引起的。
  6.   *             如果第1位被清0，则异常由读访问或者执行访问所引起，如果被设置，则异常由写访问引起。
  7.   *             如果第2位被清0，则异常发生在内核态，否则异常发生在用户态。
  8.   */
  9. static void __kprobes
  10. __do_page_fault(struct pt_regs *regs, unsigned long error_code)
  11. {
  12.     struct vm_area_struct *vma;
  13.     struct task_struct *tsk;
  14.     unsigned long address;
  15.     struct mm_struct *mm;
  16.     int fault;
  17.     int write = error_code & PF_WRITE;
  18.     unsigned int flags = FAULT_FLAG_ALLOW_RETRY | FAULT_FLAG_KILLABLE |
  19.                     (write ? FAULT_FLAG_WRITE : 0);
  20.
  21.     tsk = current;
  22.     mm = tsk->mm;
  23.
  24.     /* Get the faulting address: */
  25.     //缺页异常的地址默认存放于CR2寄存器中，x86硬件决定
  26.     address = read_cr2();
  27.
  28.     /*
  29.      * Detect and handle instructions that would cause a page fault for
  30.      * both a tracked kernel page and a userspace page.
  31.      */
  32.     if (kmemcheck_active(regs))
  33.         kmemcheck_hide(regs);
  34.     prefetchw(&mm->mmap_sem);
  35.
  36.     // mmio不应该发生缺页，通常都会ioremap到vmalloc区，然后进行访问
  37.     if (unlikely(kmmio_fault(regs, address)))
  38.         return;
  39.
  40.     /*
  41.      * We fault-in kernel-space virtual memory on-demand. The
  42.      * 'reference' page table is init_mm.pgd.
  43.      *
  44.      * We MUST NOT take any locks for this case. We may
  45.      * be in an interrupt or a critical region, and should
  46.      * only copy the information from the master page table,
  47.      * nothing more.
  48.      *
  49.      * This verifies that the fault happens in kernel space
  50.      * (error_code & 4) == 0, and that the fault was not a
  51.      * protection error (error_code & 9) == 0.
  52.      */
  53.      /*
  54.      * 缺页地址位于内核空间。并不代表异常发生于内核空间，有可能是用户
  55.      * 态访问了内核空间的地址。
  56.      */
  57.     if (unlikely(fault_in_kernel_space(address))) {
  58.         if (!(error_code & (PF_RSVD | PF_USER | PF_PROT))) {
  59.             /*
  60.              * 检查发生缺页的地址是否在vmalloc区，是则进行相应的处理
  61.              * 主要是从内核主页表向进程页表同步数据
  62.              */
  63.             if (vmalloc_fault(address) >= 0)
  64.                 return;
  65.
  66.             if (kmemcheck_fault(regs, address, error_code))
  67.                 return;
  68.         }
  69.
  70.         /* Can handle a stale RO->RW TLB: */
  71.         /*
  72.          * 检查是否是由于陈旧的TLB导致的假的pagefault(由于TLB的延迟flush导致,
  73.          * 因为提前flush会有比较大的性能代价)。
  74.          */
  75.         if (spurious_fault(error_code, address))
  76.             return;
  77.
  78.         /* kprobes don't want to hook the spurious faults: */
  79.         if (notify_page_fault(regs))
  80.             return;
  81.         /*
  82.          * Don't take the mm semaphore here. If we fixup a prefetch
  83.          * fault we could otherwise deadlock:
  84.          */
  85.         /*
  86.          * 有问题了: 由于异常地址位于内核态，触发内核异常，因为vmalloc
  87.          * 区的缺页异常前面已经处理过了，内核态的缺页异常只能发生在
  88.          * vmalloc区，如果不是，那就是内核异常了。
  89.          */
  90.         bad_area_nosemaphore(regs, error_code, address);
  91.
  92.         return;
  93.     }
  94.
  95.     // 进入到这里，说明异常地址位于用户态
  96.     /* kprobes don't want to hook the spurious faults: */
  97.     if (unlikely(notify_page_fault(regs)))
  98.         return;
  99.     /*
  100.      * It's safe to allow irq's after cr2 has been saved and the
  101.      * vmalloc fault has been handled.
  102.      *
  103.      * User-mode registers count as a user access even for any
  104.      * potential system fault or CPU buglet:
  105.      */
  106.     /*
  107.      * 开中断，这种情况下，是安全的，可以缩短因缺页异常导致的关中断时长。
  108.      * 老内核版本中(2.6.11)没有这样的操作
  109.      */
  110.     if (user_mode_vm(regs)) {
  111.         local_irq_enable();
  112.         error_code |= PF_USER;
  113.     } else {
  114.         if (regs->flags & X86_EFLAGS_IF)
  115.             local_irq_enable();
  116.     }
  117.
  118.     if (unlikely(error_code & PF_RSVD))
  119.         pgtable_bad(regs, error_code, address);
  120.
  121.     if (static_cpu_has(X86_FEATURE_SMAP)) {
  122.         if (unlikely(smap_violation(error_code, regs))) {
  123.             bad_area_nosemaphore(regs, error_code, address);
  124.             return;
  125.         }
  126.     }
  127.
  128.     perf_sw_event(PERF_COUNT_SW_PAGE_FAULTS, 1, regs, address);
  129.
  130.     /*
  131.      * If we're in an interrupt, have no user context or are running
  132.      * in an atomic region then we must not take the fault:
  133.      */
  134.     /*
  135.      * 当缺页异常发生于中断或其它atomic上下文中时，则产生异常。
  136.      * 这种情况下，不应该再产生page fault
  137.      */
  138.     if (unlikely(in_atomic() || !mm)) {
  139.         bad_area_nosemaphore(regs, error_code, address);
  140.         return;
  141.     }
  142.
  143.     /*
  144.      * When running in the kernel we expect faults to occur only to
  145.      * addresses in user space. All other faults represent errors in
  146.      * the kernel and should generate an OOPS. Unfortunately, in the
  147.      * case of an erroneous fault occurring in a code path which already
  148.      * holds mmap_sem we will deadlock attempting to validate the fault
  149.      * against the address space. Luckily the kernel only validly
  150.      * references user space from well defined areas of code, which are
  151.      * listed in the exceptions table.
  152.      *
  153.      * As the vast majority of faults will be valid we will only perform
  154.      * the source reference check when there is a possibility of a
  155.      * deadlock. Attempt to lock the address space, if we cannot we then
  156.      * validate the source. If this is invalid we can skip the address
  157.      * space check, thus avoiding the deadlock:
  158.      */
  159.     if (unlikely(!down_read_trylock(&mm->mmap_sem))) {
  160.         /*
  161.          * 缺页发生在内核上下文，这种情况发生缺页的地址只能位于用户态地址空间
  162.          * 这种情况下，也只能为exceptions table中预先定义好的异常，如果exceptions
  163.          * table中没有预先定义的处理，或者缺页的地址位于内核态地址空间，则表示
  164.          * 错误，进入oops流程。
  165.          */
  166.         if ((error_code & PF_USER) == 0 &&
  167.          !search_exception_tables(regs->ip)) {
  168.             bad_area_nosemaphore(regs, error_code, address);
  169.             return;
  170.         }
  171. retry:
  172.         // 如果发生在用户态或者有exception table，说明不是内核异常
  173.         down_read(&mm->mmap_sem);
  174.     } else {
  175.         /*
  176.          * The above down_read_trylock() might have succeeded in
  177.          * which case we'll have missed the might_sleep() from
  178.          * down_read():
  179.          */
