一. 虚拟化技术
虚拟化是一个概念，单从这个概念的角度来看，只要是用某一种物品去模拟另一种物品都可以称为虚拟化，甚至于有些饭店用豆腐做出肉的味道，我认为这也可以称为一种虚拟化。
但是这里我们主要讨论的是计算机领域的虚拟化，我们这样定义虚拟化“虚拟化是将单一物理设备模拟为相互隔离的多个虚拟设备，同时保证这些虚拟设备的高效性”。

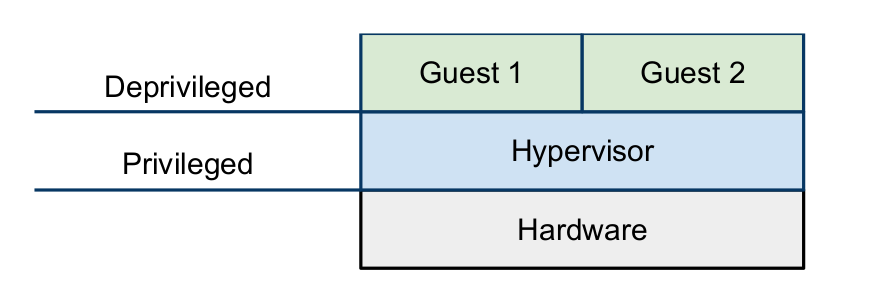

这个概念的定义里还包含了对虚拟化的要求，也就是这里的隔离性（isolated）和有效性（efficient）。我们常说的hypervisor，有些书也把它称为 VMM（virtual machine monitor）则是一个直接运行在物理硬件上的软件，它的功能就是管理物理硬件，以便在不同的虚拟机之间共享这些物理资源（cpu，内存，外设等等），既然 hypervisor 直接给物理外设打交道，那它当然需要运行在特权模式了，在过去没有 virtualization extesion 的情况下，guest os 和 guest application只能都运行在de-privileged 模式，如下图所示。
Popek 和 Goldberg 有一篇虚拟化的经典论文，把需要在特权模式下执行的指令分成了两类：
- sensitive instructions（敏感指令）：操作特权资源的指令，包括修改虚拟机的运行模式或者下面物理机的状态；读写时钟、中断等寄存器；访问存储保护系统、地址重定位系统及所有的I/O指令。
- privileged instructions（特权指令）：系统中有一些操作和管理关键系统资源的指令，这些指令只有在最高特权级上能够正确运行。如果在非最高特权级上运行，特权指令会引发一个异常，处理器会陷入到最高特权级，交由系统软件处理了。
Popek和Goldberg提出构建hypervisor的要求：敏感指令是特权指令的子集。这种标准现在被称为classically virtualized（经典可虚拟化模型），虽然在不满足这个要求的情况下也可以做虚拟化（二进制翻译技术，后面会介绍），但是如果满足这个要求，实现起来会容易很多。下面介绍现有的虚拟化技术：
虚拟化场景下，要求将 GuestOS 内核的特权解除，从原来的 0 降低到1或者3。这部分特权指令在Guest OS中发生的时候，就会产生 Trap，被VMM捕获，从而由VMM完成。这就是虚拟的本质方法，特权解除和陷入模拟(Privilege deprivileging/Trap-and-Emulation)。
虚拟化场景中敏感指令必须被VMM捕获并完成。对于一般 RISC 处理器，如 MIPS，PowerPC 以及SPARC，敏感指令肯定是特权指令，但是x86 例外，x86绝大多数的敏感指令是特权指令，但是由于部分敏感指令不是特权指令，执行这些指令的时候不会自动trap被VMM捕获。
-
Pure virtualization（完全虚拟化）：
完全虚拟化要求硬件架构是可虚拟化的（符合经典可虚拟化模型），当 捕获（trap） 进入 hypervisor 后，由 hypervisor 去模拟敏感指令的执行，这项技术也被称为陷入模式（trap-and-emulate ） 。当一个 guest os 想要去访问特权资源（物理外设），就会产生一个 trap 唤醒 hypervisor，hypervisor 去模拟这个访问，然后返回到 guest os 的下一条指令去继续执行。
其主要采用优先级压缩技术（Ring Compression）和 二进制代码翻译技术（Binary Translation）。优先级压缩技术让 VMM 和Guest运行在不同的特权级下。

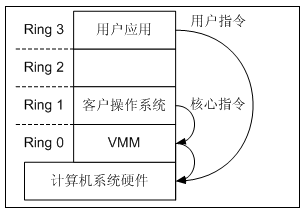

对x86架构而言，即VMM运行在最高特权级别Ring 0下，Guest OS运行在Ring 1下，用户应用运行在Ring 3下。因此，Guest OS的核心指令无法直接下达到计算机系统硬件执行，而是需要经过VMM的捕获和模拟执行（部分难以虚拟化的指令需要通过二进制翻译【Binary Translation】技术进行转换）。如下图所示。
-
Binary rewriting（二进制重写）：
二进制重写就是当硬件架构不可虚拟化（不符合经典可虚拟化模型）采用的方法。
它可以分为静态的和动态的，
1. 静态的二进制重写是通过扫描ELF文件，把所有的敏感指令替换成一个 trap 指令（系统调用指令），或者用一些非敏感指令去仿真执行这条敏感指令;
2. 动态的二进制重写对敏感指令的处理和静态的类似，只不过它是在运行时去逐条分析指令，其实这种方法更不好，因为不管是不是敏感指令，都需要逐条分析才能确定，非常耗时。
静态方法在运行时的性能要好过动态方法，但是经常出现一些莫名其妙的错误，因为运行时状态非常复杂，静态修改很难预料到所有情况。上述过程如下图所示。
-
para-virtualization（类虚拟化）：
这种虚拟化方法，很多书都把它译为半虚拟化，其实这种译法是不准确的，半虚拟化（partial-virtualization）是一个早已存在的技术，它只虚拟化部分外设来满足某些专门的软件的执行环境，但是不能运行所有可能运行在物理机上的软件。
如果读者对此有疑问，请参阅《系统虚拟化：原理与实现》，intel开源技术中心和复旦大学并行处理研究所著，书中1.3节对此有讨论。其实想解释清楚这部分内容是很难的，还要理解各种各样的虚拟化漏洞。
简单来说，类虚拟化通过修改 guest os 的源码（API级），使得 guest os 避免这些难以虚拟化的指令（虚拟化漏洞）。 操作系统通常会使用到处理器提供的全部功能，例如特权级别、地址空间和控制寄存器等。类虚拟化首先要解决的问题就是如何陷入VMM。典型的做法是修改 guest os 的相关代码，让 os主动让出特权级别，而运行在次一级特权上。
这样，当 guest os 试图去执行特权指令时，保护异常被触发，从而提供截获点供 VMM 来模拟（也可以采用 hypercall的方式,下面介绍）。既然内核代码已经需要修改，类虚拟化还可以进一步优化 I/O。也就是说，类虚拟化不是去模拟真实世界中的设备，因为太多的寄存器模拟会降低性能。相反，类虚拟化可以自定义出高度优化的 I/O协议，这种I/O协议完全基于事物，可以达到近乎物理机的速度。

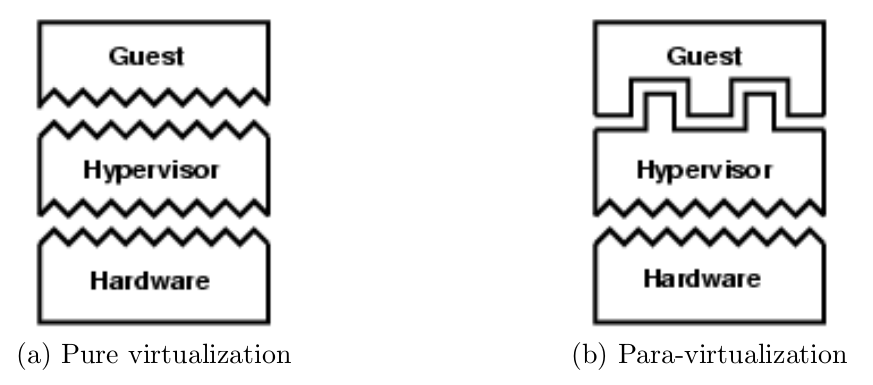

其实OKL4用的类虚拟化就是修改hypervisor提供给guest os的API（不同于底层硬件），同时修改guest os的源码，把那些敏感指令换成hypercall（calls into hypervisor）。下图展示的是，对于pure virtualization，硬件和hypervisor的API是相同的，但是对于para-virtualization是不同的。 -
二. 虚拟化技术的比较
2.1 全虚拟化和二进制重写（Pure virtualization and binary rewriting）
全虚拟化和二进制重写都是不修改机器的 API 的，所以任何 guest os 都可以直接运行在虚拟化环境。但是，由于所有的特权指令都会导致 trap，所以在虚拟环境下特权指令的执行开销要远远高于在 本地（native）环境下。
以前，x86 和 ARM 都不符合 经典虚拟化(classically virtualized) 时，VMWare 采用 binary rewriting 在x86架构上实现虚拟化，经过优化后的性能开销小于10%，但是这项技术十分复杂。
由于实现起来的复杂，就会增加运行在特权模式下的代码，这会增加受攻击（attack surface ）和 hypervisor出现 bug 的几率，所以会降低整个系统的安全性和隔离性。
2.2 半虚拟化( Para-virtualization)
半虚拟化Para-virtualization虽然是一个新词，在2002年中的Denali virtual machine monitor被提出来。但是这种设计理念早在 1970 的 IBM 的 CMS 系统就出现了，当时使用 DIAG指令调用到hypervisor里去，并且一直到现在还有很多研究机构在使用这种理念，如Mach，Xen和L4。
半虚拟化相比于全虚拟化可以提供更好的性能，因为它直接使用各种 API 而不是通过 trap->decode->hardware emulation 的过程来实现仿真。
当然，它的缺点我也在之前的博客中提到过，那就是必须修改源码，让guest os使用新的 API，这不仅是一项繁重的任务，同时对于一些非开源的操作系统，我们必须采用其他方法，除非这些非开源操作系统的厂商愿意与我们合作。
2.3 虚拟化环境中的虚拟内存（Virtual memory in virtualization environment）
为什么要把内存管理部分单独拿出来讨论一下呢？因为这部分很复杂，其实之前我们讨论的内容主要都是cpu运行的问题，比如各种指令和各种模式之间的切换。关于内存，我们先讨论没有引入 guest os时的虚拟内存管理，然后再讨论引入guest os之后的变化。
虚拟内存管理涉及的内容很多，这里不讨论各种内存分配算法，如何降低缺页率等等，只分析虚拟地址如何转换成物理地址。我们知道，ARM架构是通过 MMU+TLB 来完成从VA（virtual address，虚拟地址）到 PA（physical address，物理地址）的转换，对于页表的访问实际上是由硬件自动完成的（如果不缺页的话）。

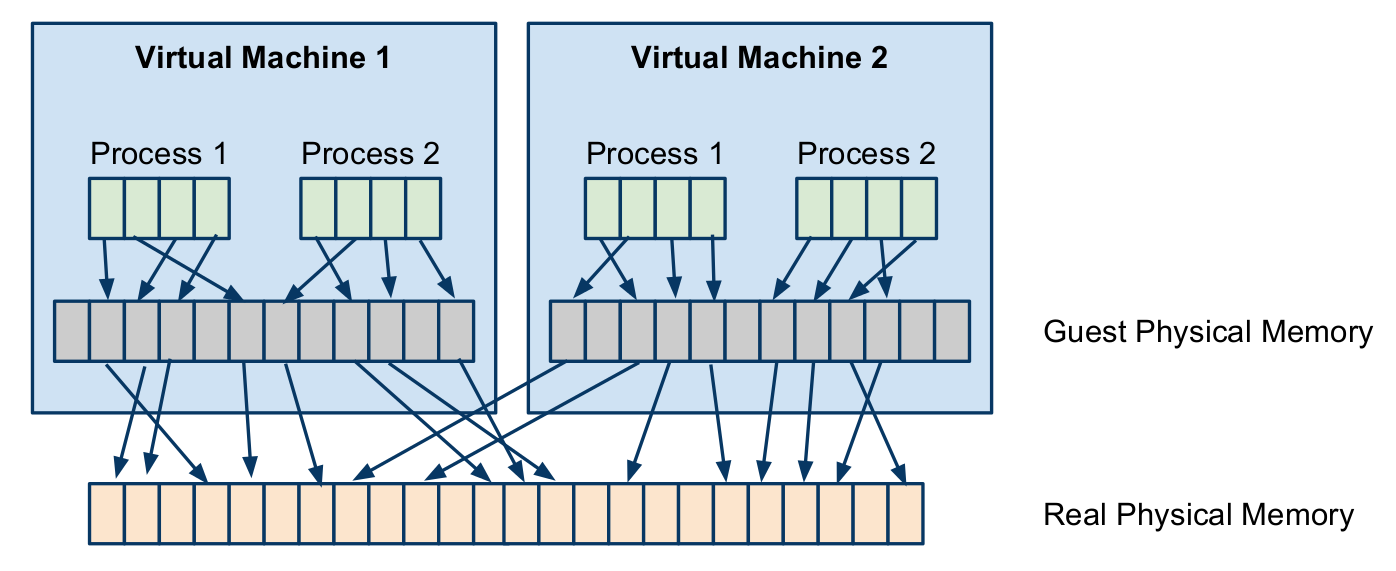

但是加入了虚拟化之后，这个转换就复杂了，guest page table 不完成从 va 到 pa 的转换，只是负责从 guest va 到 guest pa的转换，而由hypervisor完成由guest pa到实际物理地址的转换，这个转换过程如下图所示。
这个图表现的很清晰，但是想实现是非常难的，因为只有一个页表基址寄存器，所以硬件无法识别是从guest va到guest pa的转换还是va到pa的转换，在没有硬件支持的情况下，只能通过影子页表才能实现
影子页表的原理也是把两步转换（guest va->guest pa->pa）转换为一步，中间的同步用hash来做。
影子页表在构建的时候，每次对guest page table的访问都需要trap，由hypervisor把guest pa转换成实际物理地址。
如果读者想了解这一块内容，我建议深入学习一下KVM以前关于影子页表的实现（由于x86的硬件支持，目前KVM已经放弃影子页表），这里我们没办法深入探讨影子页表，但了解它大致是怎么一回事儿之后，我们可以分析以下它的性能。
首先，它的性能一定非常不好，因为每次对guest page table的访问都需要trap，而且每次guest page table的修改还需要同步到影子页表上面，虽然用hash的方式能提速，但是相比于native环境性能差距比较大（NOVA做过一个实验，光访问页表的性能损失大约是23%），而且实现起来非常复杂。
Intel和ARM对这一部分都提供了硬件支持，由硬件来完成这里提到的两级页表转换。其实根据程序运行时的局部性原理，如果每次访问都能TLB hit的话，这种二级页表转换和一级页表转换差别不大，但是当TLB miss的时候，需要访问two stage的页表访问的性能还是差别比较大的，尽管这部分由硬件来做。举个例子，比如KVM在Linux-64位的情况下，是4级页表转换，从va到pa需要访问5次页表，那么引入 two stage 之后，就需要 5*5=25次访问页表，读者可以思考一下这里为什么是相乘的关系。
三. ARM介绍
我们首先介绍 ARM 架构里的各个部分，介绍它们的目的是为了理解当 arm 引入 virtualization extension 之后对它们的影响。
3.1 ARM总体介绍
arm是一种精简指令集（reduced instruction set computer，RISC）架构，精简（reduced）的意思是每条汇编指令独自完成所有的工作，而与之相对的复杂指令集则不是，它的一条汇编指令可能会翻译成好几条机器指令。
大部分精简指令集的指令都在单个时钟周期内完成，它采用一种读取和存储分开的架构（load-store architecture），数据处理指令和I/O指令是分开的，数据处理指令是操作一个寄存器的值，和复杂指令集不同，关于复杂指令集的对应操作读者请自行查阅资料。
现在arm已经推出v8架构，关于 v8 架构我还不太熟，所以这里以 v7 作为介绍（后续有时间我会研究下v8，在这里进行补充）。v7架构包含16个32bit的通用寄存器，还有一些寄存器是和特定的处理器模式相关的，还有各种协处理器的寄存器，这些寄存器将会在后面展开叙述。
3.2 ARM协处理器介绍
ARM协处理器是ARM架构的重要扩展，ARM架构允许最多16个协处理器，其中cp15被保留完成各种控制。cp15作用非常强大，它控制整个系统配置，cache和TLB的管理，MMU的控制和系统性能监控，我们这里主要讨论cp15的内存管理功能。
当cpu想要访问一个虚拟地址的时候，它首先去TLB里面查这个虚拟地址和ASID，都匹配的话就可以直接返回物理地址，cpu通过物理地址去访问物理内存就行了。如果TLB miss，MMU就会去访问页表，然后找到这个虚拟地址对应的物理地址，把这个虚拟地址、当前进程的PID、物理地址加入到TLB中去，然后返回物理地址给cpu去访问内存。这里面涉及的很多细节这里不讨论了，建议读者去参看ARM官方介绍。
3.3 处理器模式和TrustZone
ARM v7包含8种处理器模式（在v8已经变成4种exception level了，从EL0到El3），其中包含1种非特权模式和7种特权模式：
- 特权模式：FIQ、IRQ、supervisor、monitor、abort、undefined、system；
- 非特权模式：user。
显然，除了应用程序运行在user模式以外，其他全部运行在特权模式。ARM的virtualization extension需要处理器支持TrustZone extension，我们来看一下TrustZone是什么。TrustZone将处理器的执行状态分为两个世界：
- secure world：用于运行可信软件；
- non-secure world：用于运行不可信软件。

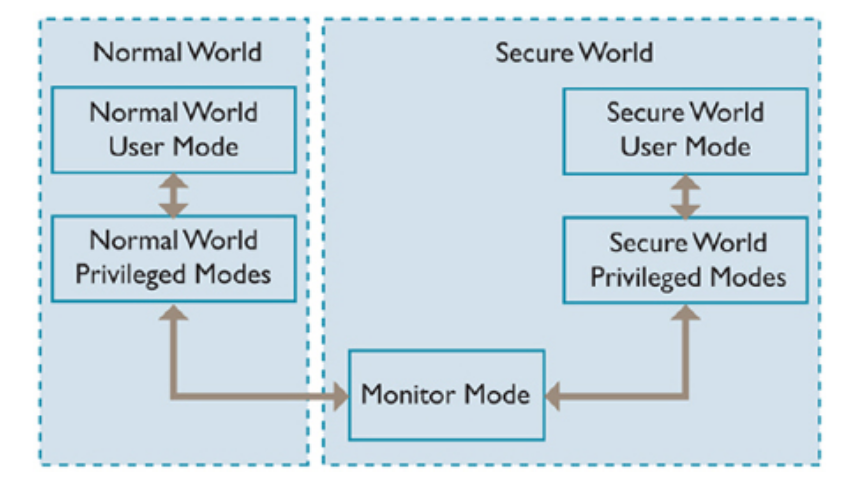

这里的两个世界和处理器模式是重叠的，软件可以在任何模式、任何世界上运行。那么secure world和non-secure world的区别在哪呢？这里的secure又从何而来？是这样的，secure world有自己独有的内存和外设，这部分内容只有运行在secure world的软件可以访问，运行在non-secure world的软件是不可以访问的。这里引入了一个新的处理器模式，monitor mode，它运行在secure world，被用于做双系统（secure and non-secure world）之间的切换，如下图所示。
我们可以基于TrustZone去做虚拟化，因为它能够隔离内存、中断并且确保non-secure world的特权软件也不可能访问或者修改运行在secure world的软件的配置信息。然后这样做的缺陷是，在non-secure world只能运行一个guest os，在secure world运行一个hypervisor。Green Hill的INTEGRITY就是这样做的，感兴趣的读者可以去Google一下。
3.4 中断控制器
GIC（generic interrupt controller）是ARM里的中断控制器，现在也已经支持virtualization extension。GIC可以分为两部分：
- Distributor（分发器）：分发器负责接收中断，设置这个中断是否enable和它的优先级，之后把它送到对应的cpu interface上去。
- CPU interface（中断接口）：这部分负责屏蔽低优先级中断(相对于正在处理的中断的优先级)，让高优先级的中断抢占cpu。
当外设产生中断的时候，这个中断首先发送给Distributor，Distributor将这个中断发送给对应的cpu interface。当cpu interface接受到这个中断的时候，它会检查这个中断是否enable，如果enable再去比较这个中断的优先级和当前正在处理的中断的优先级，进而决定处理器是否立即处理这个中断。
3.5 ARM架构的虚拟化问题（Virtualization Issues with the ARM Architecture）
标准的ARM架构是不符合可虚拟化模型的，有很多敏感指令在非特权模式下执行却不会产生trap。比如CPS指令，这条指令的作用是改变处理器状态，当这条指令在用户态执行时不会产生trap，甚至没有任何效果，可以认为是简单的跳过。
即使所有的敏感指令都会产生trap，在ARM架构上用上述的trap-and-emulate技术也是很困难的，因为ARM的敏感指令非常多，只要和特权资源交互的指令都是敏感指令，比如虚拟内存子系统，中断控制子系统和协处理器，用上述方式的话开销太大，对系统性能有很大冲击。比如，arm-v7架构不支持页表访问的虚拟化，那么就需要影子页表，每次访问guest pa都需要trap，同样地，中断控制器也需要被仿真，当中断很频繁的时候（timer tick），这种仿真的开销也是非常大的，为了克服这种种弊端，ARM推出了virtualization extension。
3.6 ARM对虚拟化的硬件支持
在讨论arm新增加的virtualization extension之前，我们知道对硬件虚拟化的支持主要有intel的VT-x和AMD的AMD-V，它们两个十分类似，所以这里我们只介绍VT-x，看看它对虚拟化做了怎样的支持（为后面做对比）。
- 将cpu的模式分为hypervisor（VMX root operation）和guest（VMX non-root operation）。
- 可以配置一些敏感指令和事件，让它们产生或者不产生trap。
- （新增）提供扩展页表（EPT，extended page table），通过这个页表在硬件上完成second-stage of translation，其实就是常说的二级页表翻译。
- （新增）在TLB上新增加了VM tag去标识每一个虚拟机，这样可以避免每次VM-entry和VM-exit时的TLB flush操作（其实还增加了VPID，去标识VM里虚拟进程的进程id）。
- （新增）在Intel的 VT-d里增加了对DMA操作的支持，而且是一种安全的DMA（具体怎么实现的安全读者可以自己分析下）。

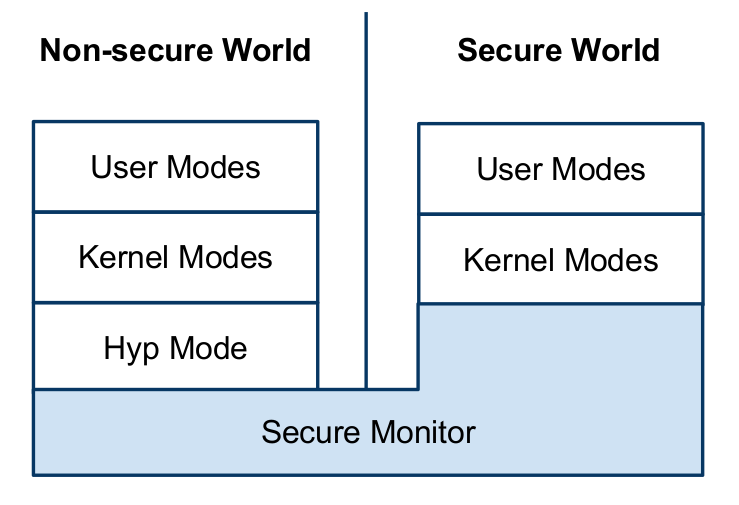

接下来我们看看ARM对虚拟化的支持，这里讨论的虚拟化支持主要是针对v7架构，并且需要实现上文提到的TrustZone。利用硬件扩展实现pure virtualization的总体架构如下图所示：
- hypervisor运行在non-secure world里的hyp mode，这个hyp mode使hypervisor可以管理non-secure world里其他所有的模式（user mode和kernel mode）里运行的软件。
- guest os运行在non-secure world的特权模式（kernel mode），guest application运行在non-secure world的user mode。
上述内容是对虚拟化扩展的一个总体介绍，具体来说，ARM新增了以下几个feature：
- hyp mode:hyp mode是运行在non-secure world的最高特权级模式，如上图所示。它负责管理guest os，hypervisor运行在这个新的模式里。这个模式将hypervisor和运行中的guest os分开，guest os运行在non-secure的kernel mode。
- Second-stage of translation：由hypervisor负责把所有的gust pa转换成实际物理地址，其实就是从物理上支持两级页表转换，而不需要使用影子页表。
- 中断控制：这部分后面展开叙述。
- 仿真支持：当trap进hypervisor时，硬件向hypervisor提供一些额外的信息，消除了hypervisor取指令然后decode的开销。因为对外设的模拟需要采用trap-and-emulate技术，削减这项技术的开销可以有效的提升性能。
- trap配置：不是所有的敏感指令或特权操作都需要trap进hypervisor进行处理，我们可以配置指令或操作是否trap，这样可以减少不必要的trap，从而减少开销，提升性能。
读者可以自行对比Intel和ARM对虚拟化支持的相同点和不同点，分析他们为什么这样做。接下来展开叙述上文提到的中断控制部分。
3.7 中断控制
ARM创建了一个新的硬件模块，virtual CPU interface，类比我们前面在介绍GIC时提到过的CPU interface，这个硬件模块可以直接被map到guest os里，从而避免使用trap-and-emulate去仿真CPU interface，guest os可以直接操作这个virtual CPU interface，例如开、关中断。当然关于GIC的另一个部分，Distributor，我们仍然需要通过trap-and-emulate去仿真，但是它对性能的影响不大，因为它只是在初始化的时候负责enable中断，之后就不再修改了。

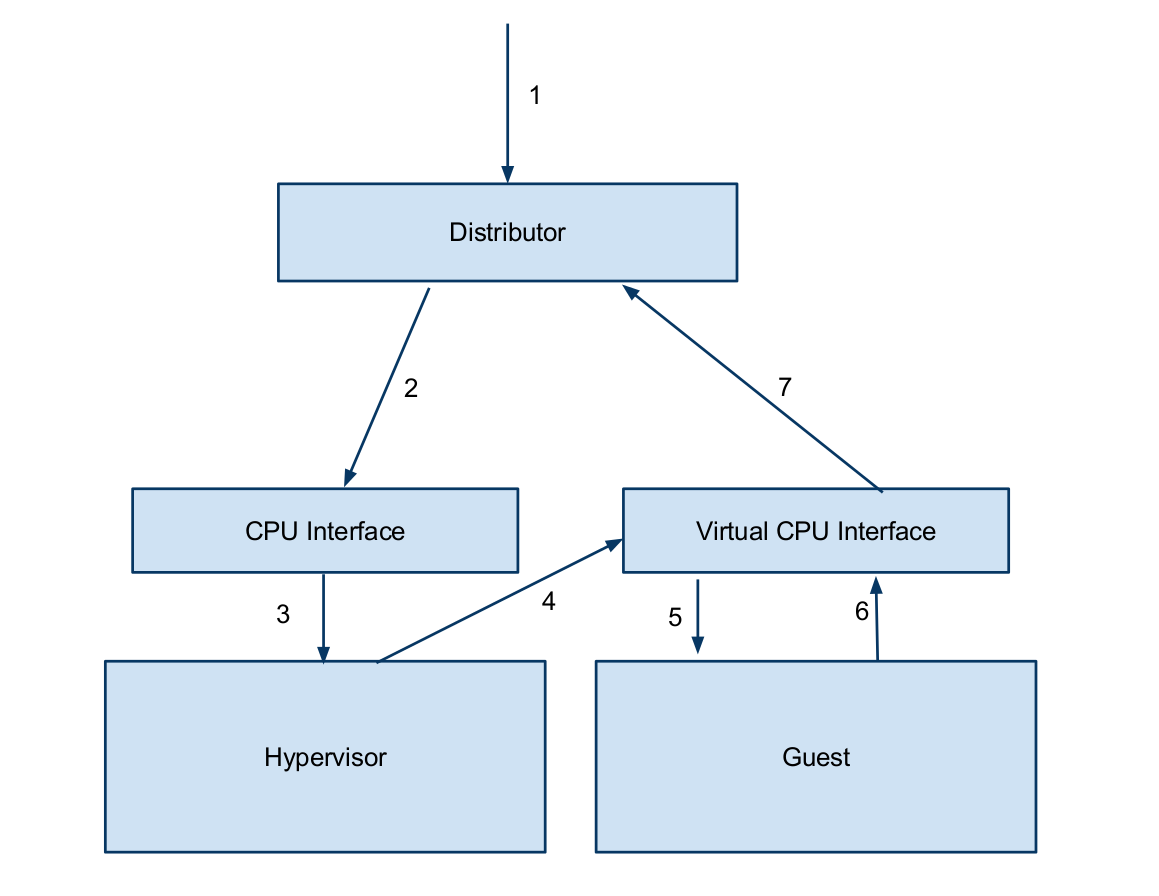

当中断到来时，所有的中断都首先被送到hypervisor里进行处理，由hypervisor通过virtual CPU interface发送给当前正在执行的guest os。虚拟中断可以和物理中断进行映射，这样guest os就可以直接操作物理中断而不需要通过hypervisor了。下图所示是一个中断处理流程：
- 外设产生一个中断发送到Distributor
- Distributor把这个中断发送给CPU interface
- CPU interface告诉hypervisor去处理这个中断
- hypervisor对这个中断进行检查，发现这个中断是送给guest os处理的，它会设置一个虚拟中断，将物理中断和虚拟中断连接在一起，把这个虚拟中断加入到virtual CPU interface。
- virtual CPU interface会根据hypervisor加入的虚拟中断向guest os发送一个中断
- guest os通过virtual CPU interface发来的中断进行处理，处理之后返回
- virtual CPU interface发现这个虚拟中断来自于一个物理中断，就会在Dirtributor上清除这个物理中断（表示处理完毕），整个虚拟中断处理过程结束。
这里面还涉及一个硬件扩展，论文上把它称为“priority drop”。正常情况下，当一个中断正在处理的时候，低优先级的中断是不能够抢占处理器的，但是在虚拟化环境却不是这样，比方说有两个guest os，我们暂且称之为os1和os2，假设os1正在处理一个高优先级中断，这时又有一个中断是给os2处理的，这个中断的优先级低于os1的中断的优先级，但是它们应该互不影响才对。ARM加入这个硬件扩展就是为了处理上述问题，每个guest os都有自己的优先级屏蔽策略，互不影响。
