公司内网openvpn部署
准备环境
|
编号
|
服务器名称
|
网卡名称
|
网卡
|
定位
|
|
1号虚拟机
|
lan1
|
ens33
|
lan：10.2.2.1
|
内网主机
|
|
2号虚拟机
|
lan2
|
ens33
|
lan：10.2.2.2
|
中间主机vpn服务器
|
|
ens34
|
NAT：192.168.15.144
| |||
|
3号虚拟机
|
lan3
|
ens33
|
lan：10.2.2.3
|
内网主机
|
|
4号虚拟机
|
window1
|
NAT：192.168.15.136
|
外网主机
|
1号虚拟机 网络配置
3号虚拟机 网络配置
2号虚拟机 网络配置 （openvpn服务器需要2张网卡，一张负责连接内网，一张负责连接外网）
系统时间与硬件时间同步
- [root@openvpn-server ~]# crontab -l # 定时任务同步系统时间
- [root@openvpn-server ~]# crontab -e # 添加定时任务
- */10 * * * * /usr/sbin/ntpdate ntp1.aliyun.com >/dev/null 2>&1
- [root@openvpn-server ~]# ll /etc/localtime # 使用上海时间
- lrwxrwxrwx. 1 root root 33 Mar 9 03:59 /etc/localtime -> /usr/share/zoneinfo/Asia/Shanghai
- [root@openvpn-server ~]# hwclock --show # 查看硬件时间
- Sun 03 May 2020 03:34:37 PM CST -0.614806 seconds
- [root@openvpn-server ~]# hwclock --systohc # 系统时间同步到硬件时间
- 说明：如果时间不同步，那么VPN登录访问就可能存在问题。
安装openvpn
安装前置
查询前置
rpm -q lz4-devel lzo-devel pam-devel openssl-devel systemd-devel sqlite-devel autoconf automake libtool libtool-ltdl
安装依赖
yum -y install lz4-devel lzo-devel pam-devel openssl-devel systemd-devel sqlite-devel autoconf automake libtool libtool-ltdl
如果无网，，在有网的虚拟机上下载rpm，传上去。
装备2个安装包 （EasyRSA-3.0.8.tgz，openvpn-2.5.0.tar.gz）都可以在github上下载
链接：https://pan.baidu.com/s/1HmtA2eoXvFEC4pztvVbRRQ
提取码：62d4
百度网盘屏蔽了vpn关键字，无法分享，我全部重命名了，里面的东西自己对号入座即可
提取码：62d4
百度网盘屏蔽了vpn关键字，无法分享，我全部重命名了，里面的东西自己对号入座即可
开始安装
tar xf openvpn-2.5.0.tar.gz
cd openvpn-2.5.0
autoreconf -i -v -f
./configure --prefix=/usr/local/openvpn --enable-lzo --enable-lz4 --enable-plugins --enable-port-share --enable-iproute2 --enable-pf --enable-plugin-auth-pam --enable-pam-dlopen --enable-systemd
make && make install
建立软连接
ln -s /usr/local/openvpn/sbin/openvpn /usr/local/sbin/openvpn
来到文件配置端。
cd /usr/local/openvpn/lib/systemd/system/
这里使用openvpn-server@.service 文件注册服务端
cp -a /usr/local/openvpn/lib/systemd/system/openvpn-server@.service /usr/lib/systemd/system/openvpn-tcp.service
cp -a /usr/local/openvpn/lib/systemd/system/openvpn-server@.service /usr/lib/systemd/system/openvpn-udp.service
复制2份到系统开机注册下
修改服务使用的配置文件对象。
vim openvpn-tcp.service
### 找到 ExecStart 这行，注释改为如下
ExecStart=/usr/local/openvpn/sbin/openvpn --config server-tcp.conf
同理 udp的也改。
vim openvpn-udp.service
根据配置文件，我们知道（WorkingDirectory在/etc/openvpn/server下面）需要有server-tcp.conf和server-udp.conf2个配置文件
但是这个稍后再做。
生成证书（这里需要一个专门的工具Easy-rsa）
easy-rsa下载与配置修改
tar xf EasyRSA-3.0.8.tgz
根据
EasyRSA-3.0.8
/vars.example文件生成全局配置文件vars
cp -a vars.example vars
需要修改的
# 国家
set_var EASYRSA_REQ_COUNTRY "CN"
# 省
set_var EASYRSA_REQ_PROVINCE "SC"
# 城市
set_var EASYRSA_REQ_CITY "LeShan"
# 组织
set_var EASYRSA_REQ_ORG "yang"
# 邮箱
set_var EASYRSA_REQ_EMAIL "yang@123.com"
# 拥有者
set_var EASYRSA_REQ_OU "yxl"
# 长度
set_var EASYRSA_KEY_SIZE 2048
# 算法
set_var EASYRSA_ALGO rsa
# CA证书过期时间，单位天
set_var EASYRSA_CA_EXPIRE 36500
# 签发证书的有效期是多少天，单位天
set_var EASYRSA_CERT_EXPIRE 36500
生成服务端和客户端证书
初始化与创建CA根证书
1 ./easyrsa init-pki
初始化，会在当前目录创建PKI目录，用于存储一些中间变量及最终生成的证书
2 ./easyrsa build-ca
在这部分需要输入PEM密码 PEM pass phrase，输入两次，此密码必须记住，不然以后不能为证书签名。
还需要输入common name 通用名(这里不支持删除键)，如：
openvpen
，这个你自己随便设置个独一无二的。
生成服务端证书
3 ./easyrsa build-server-full server nopass
密码就是刚刚上面一步输入的
为服务端生成证书对并在本地签名。nopass参数生成一个无密码的证书；在此过程中会让你确认ca密码
4 ./easyrsa gen-dh
创建Diffie-Hellman，确保key穿越不安全网络的命令，时间会有点长，耐心等待
生成客户端证书
生成多个客户端证书
./easyrsa build-client-full client nopass # 无密码，实际应用中不推荐，客户端有密码可提高安全性 //不推荐 不做测试
5 ./easyrsa build-client-full zhonghaoling # 让你输入密码，后续VPN连接时会使用
为客户端生成证书对并在本地签名。nopass参数生成一个无密码的证书；在此过程中都会让你确认ca密码
为了提高安全性，openvpn生成ta.key
6 openvpn --genkey secret ta.key
加强认证方式，防攻击。如果配置文件中启用此项(默认是启用的)，就需要执行上述命令，并把ta.key放到/etc/openvpn/server目录。配置文件中服务端第二个参数为0，同时客户端也要有此文件，且client.conf中此指令的第二个参数需要为1。
【服务端有该配置，那么客户端也必须要有】
整理服务端证书
mkdir -p /etc/openvpn/server/
cp -a pki/ca.crt /etc/openvpn/server/
cp -a pki/private/server.key /etc/openvpn/server/
cp -a pki/issued/server.crt /etc/openvpn/server/
cp -a pki/dh.pem /etc/openvpn/server/
cp -a ta.key /etc/openvpn/server/
这些文件都是openvpn服务器需要的，客户端用户等下再整理
创建服务端配置文件
参照openvpn-2.4.9/sample/sample-config-files/server.conf文件
配置文件参数说明
参考：openvpn-2.4.9/sample/sample-config-files/server.conf
local 0.0.0.0
表示openvpn服务端的监听地址
port 1194
监听的端口，默认是1194
proto tcp
使用的协议，有udp和tcp。建议选择tcp
dev tun
使用三层路由IP隧道(tun)还是二层以太网隧道(tap)。一般都使用tun
ca ca.crt
cert server.crt
key server.key
dh dh2048.pem
ca证书、服务端证书、服务端密钥和密钥交换文件。如果它们和server.conf在同一个目录下则可以不写绝对路径，否则需要写绝对路径调用
server 10.8.0.0 255.255.255.0
vpn服务端为自己和客户端分配IP的地址池。
服务端自己获取网段的第一个地址(此处为10.8.0.1)，后为客户端分配其他的可用地址。以后客户端就可以和10.8.0.1进行通信。
注意：该网段地址池不要和已有网段冲突或重复。其实一般来说是不用改的。除非当前内网使用了10.8.0.0/24的网段。
ifconfig-pool-persist ipp.txt
使用一个文件记录已分配虚拟IP的客户端和虚拟IP的对应关系，
以后openvpn重启时，将可以按照此文件继续为对应的客户端分配此前相同的IP。也就是自动续借IP的意思。
server-bridge XXXXXX
使用tap模式的时候考虑此选项。
push "route 10.0.10.0 255.255.255.0"
push "route 192.168.10.0 255.255.255.0"
vpn服务端向客户端推送vpn服务端内网网段的路由配置，以便让客户端能够找到服务端内网。多条路由就写多个Push指令
client-to-client
让vpn客户端之间可以互相看见对方，即能互相通信。默认情况客户端只能看到服务端一个人；
默认是注释的，不能客户端之间相互看见
duplicate-cn
允许多个客户端使用同一个VPN帐号连接服务端
默认是注释的，不支持多个客户登录一个账号
keepalive 10 120
每10秒ping一次，120秒后没收到ping就说明对方挂了
tls-auth ta.key 0
加强认证方式，防攻击。如果配置文件中启用此项(默认是启用的)
需要执行openvpn --genkey --secret ta.key，并把ta.key放到/etc/openvpn/server目录
服务端第二个参数为0；同时客户端也要有此文件，且client.conf中此指令的第二个参数需要为1。
cipher AES-256-CBC
# 选择一个密码。如果在服务器上使用了cipher选项，那么您也必须在这里指定它。注意，v2.4客户端/服务器将在TLS模式下自动协商AES-256-GCM。
compress lz4-v2
push "compress lz4-v2"
openvpn 2.4版本的vpn才能设置此选项。表示服务端启用lz4的压缩功能，传输数据给客户端时会压缩数据包。
Push后在客户端也配置启用lz4的压缩功能，向服务端发数据时也会压缩。如果是2.4版本以下的老版本，则使用用comp-lzo指令
comp-lzo
启用lzo数据压缩格式。此指令用于低于2.4版本的老版本。且如果服务端配置了该指令，客户端也必须要配置
max-clients 100
并发客户端的连接数
persist-key
persist-tun
通过ping得知超时时，当重启vpn后将使用同一个密钥文件以及保持tun连接状态
status openvpn-status.log
在文件中输出当前的连接信息，每分钟截断并重写一次该文件
;log openvpn.log
;log-append openvpn.log
默认vpn的日志会记录到rsyslog中，使用这两个选项可以改变。
log指令表示每次启动vpn时覆盖式记录到指定日志文件中，
log-append则表示每次启动vpn时追加式的记录到指定日志中。
但两者只能选其一，或者不选时记录到rsyslog中
verb 3
日志记录的详细级别。
;mute 20
沉默的重复信息。最多20条相同消息类别的连续消息将输出到日志。
explicit-exit-notify 1
当服务器重新启动时，通知客户端，以便它可以自动重新连接。仅在UDP协议是可用
配置参数
--------------------------------------------------------------------------------------------
local 0.0.0.0
port 1115
proto tcp
dev tun
ca /etc/openvpn/server/ca.crt
cert /etc/openvpn/server/server.crt
key /etc/openvpn/server/server.key
dh /etc/openvpn/server/dh.pem
server 10.123.0.0
255.255.255.0
ifconfig-pool-persist ipp.txt
push "route 10.2.2.0 255.255.255.0"
;client-to-client
;duplicate-cn
keepalive 10 120
tls-auth /etc/openvpn/server/ta.key 0
cipher AES-256-CBC
compress lz4-v2
push "compress lz4-v2"
;comp-lzo
max-clients 1000
user nobody
group nobody
persist-key
persist-tun
status openvpn-status.log
log /var/log/openvpn.log
verb 3
;explicit-exit-notify 1
------------------------------------------------------------------------------------------------------------------------
vim server-tcp.conf
创建配置文件
local 0.0.0.0
port 1229
proto udp
dev tun
ca /etc/openvpn/server/ca.crt
cert /etc/openvpn/server/server.crt
key /etc/openvpn/server/server.key
dh /etc/openvpn/server/dh.pem
server 10.124.0.0
255.255.255.0
ifconfig-pool-persist ipp.txt
push "route 10.2.2.0 255.255.255.0"
;client-to-client
;duplicate-cn
keepalive 10 120
tls-auth /etc/openvpn/server/ta.key 0
cipher AES-256-CBC
compress lz4-v2
push "compress lz4-v2"
;comp-lzo
max-clients 1000
user nobody
group nobody
persist-key
persist-tun
status openvpn-status.log
log /var/log/openvpn.log
verb 3
;explicit-exit-notify 1
--------------------------------------------------------------------------------------------------------------------------------------
vim server-udp.conf
注册开机认证
systemctl enable openvpn-tcp.service
systemctl enable openvpn-udp.service
启动openvpn服务并查看进程与端口
# systemctl start openvpn-tcp.service
# ps -ef | grep 'open'
nobody 1587 1 0 12:13 ? 00:00:00 /usr/local/openvpn/sbin/openvpn --config server-tcp.conf
# systemctl status openvpn-tcp.service
ip address
同时也会新增一个网卡
同理启动
systemctl start openvpn-udp.service
ip address
systemctl status openvpn-udp.service
客户端client用户配置文件
备注：文件名 windows为client.ovpn，Linux为client.conf
需要的证书与配置文件如下图：
下载并安装客户端
用户的配置文件需要放到config下
创建用户目录存放用户配置文件
说明：
1、注意路径，在OpenVPN/config目录下建立了zhonghaoling目录
2、ca.crt、
zhonghaoling
.crt、
zhonghaoling
.key、ta.key都是之前创建好的，只有zhangsan.ovpn需要单独下载并修改。
整理客户证书。
如果是公司给员工开通vpn，需要打包
（
ca.crt、
zhonghaoling
.crt、
zhonghaoling
.key、ta.key，
zhonghaoling-tcp.ovpn，zhonghaoling-udp.ovpn
）
发给员工。
员工只需要安装客户端，放入配置文件即可，不要把过多复杂的操作交给员工
cd /home/EasyRSA-3.0.8
mkdir /opt/zhonghaoling
cp -a pki/ca.crt /opt/zhonghaoling/
cp -a pki/issued/zhonghaoling.crt /opt/zhonghaoling/
cp -a pki/private/zhonghaoling.key /opt/zhonghaoling/
cp -a ta.key /opt/zhonghaoling/
首先这个用户是用window连接的
来到目录下
cd /opt/zhonghaoling/
创建客户端配置文件
vim zhonghaoling-tcp.ovpn
client
dev tun
proto tcp
remote 192.168.15.144 1115
resolv-retry infinite
nobind
;user nobody
;group nobody
persist-key
persist-tun
ca ca.crt
cert zhonghaoling.crt
key zhonghaoling.key
remote-cert-tls server
tls-auth ta.key 1
cipher AES-256-CBC
compress lz4-v2
verb 3
;mute 20
继续创建一份udp的
vim zhonghaoling-udp.ovpn
--------------------------------------------------------------------------------------------------------------------------------
client
dev tun
proto udp
remote 192.168.15.144 1229
resolv-retry infinite
nobind
;user nobody
;group nobody
persist-key
persist-tun
ca ca.crt
cert zhonghaoling.crt
key zhonghaoling.key
remote-cert-tls server
tls-auth ta.key 1
cipher AES-256-CBC
compress lz4-v2
verb 3
;mute 20
配置文件参数说明
参考：openvpn-2.4.9/sample/sample-config-files/client.conf
# 文件名 windows为client.ovpn，Linux为client.conf
client
# 标识这是个客户端
dev tun
# 使用三层路由IP隧道(tun)还是二层以太网隧道(tap)。服务端是什么客户端就是什么
proto tcp
# 使用的协议，有udp和tcp。服务端是什么客户端就是什么
remote 10.0.0.190 1194
# 服务端的地址和端口
resolv-retry infinite
# 一直尝试解析OpenVPN服务器的主机名。
# 在机器上非常有用，不是永久连接到互联网，如笔记本电脑。
nobind
# 大多数客户机不需要绑定到特定的本地端口号。
;user nobody
;group nobody
# 初始化后的降级特权(仅非windows)
persist-key
persist-tun
# 尝试在重新启动时保留某些状态。
ca ca.crt
cert client.crt
key client.key
# ca证书、客户端证书、客户端密钥
# 如果它们和client.conf或client.ovpn在同一个目录下则可以不写绝对路径，否则需要写绝对路径调用
remote-cert-tls server
# 通过检查certicate是否具有正确的密钥使用设置来验证服务器证书。
tls-auth ta.key 1
# 加强认证方式，防攻击。服务端有配置，则客户端必须有
cipher AES-256-CBC
# 选择一个密码。如果在服务器上使用了cipher选项，那么您也必须在这里指定它。注意，v2.4客户端/服务器将在TLS模式下自动协商AES-256-GCM。
compress lz4-v2
# 服务端用的什么，客户端就用的什么
# 表示客户端启用lz4的压缩功能，传输数据给客户端时会压缩数据包。
verb 3
# 日志级别
;mute 20
# 沉默的重复信息。最多20条相同消息类别的连续消息将输出到日志。
最后

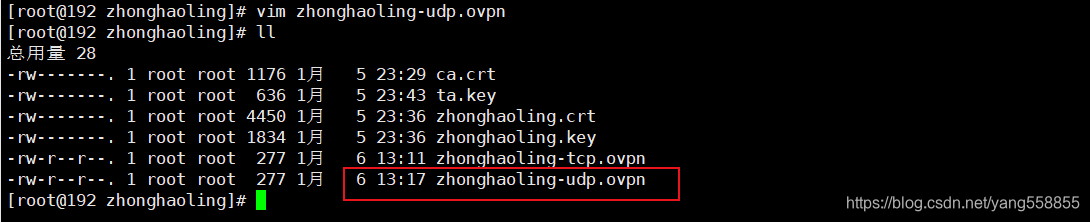

查看文件
打包发给员工
zip -r zhonghaoling.zip zhonghaoling/
zip给客户端
启动openvpn
看见2个连接
首先确定openvpn服务器对应端口开启
tcp连接能用
能用内网ip登录和外网ip登录openvpn服务器
udp连接能用
到了这里意味着成功了一半。
第一步测试网络能否通10.2.2.1
这里网络不通。需要开启转发功能
开启转发功能并生效
修改配置
grep 'net.ipv4.ip_forward = 1' /etc/sysctl.conf || echo 'net.ipv4.ip_forward = 1' >> /etc/sysctl.conf
使其生效
sysctl -p
原因：从客户端访问web01或web02机器需要通过VPN机器中转。
现在能ping通，但是还是无法用ssh登陆
原因是请求后的数据包无法找到网络返回回来，需要手动指定数据包返回路径
这里需要停止防火墙，去除开机启动，用
iptables规则。这里经测试firewall无法使用该规则
systemctl stop firewalld
systemctl disable firewalld
iptables配置
只需添加配置，不需要启动iptables服务
添加规则
iptables -t nat -A POSTROUTING -s 10.123.0.0/24 -o ens33 -j MASQUERADE
永久保存
iptables-save > /etc/sysconfig/iptables
查询规则
iptables -L -n -t nat
原因：客户端连接VPN后，默认分配的10.123.0.0/24网段地址，不能直接获取web01或web02机器【这两台是10.2.2.0/24网段】返回的数据包，因此需要在iptables进行nat配置。
删除上面的iptables配置信息命令如下。作用：对比正常的访问和异常的访问
iptables -t nat -D POSTROUTING 1
现在可以进行访问了
接下来就是另一台Linux做客户端
安装步骤，如服务端一样
tar xf openvpn-2.5.0.tar.gz
cd openvpn-2.5.0
autoreconf -i -v -f
./configure --prefix=/usr/local/openvpn --enable-lzo --enable-lz4 --enable-plugins --enable-port-share --enable-iproute2 --enable-pf --enable-plugin-auth-pam --enable-pam-dlopen --enable-systemd
make && make install
ln -s /usr/local/openvpn/sbin/openvpn /usr/local/sbin/openvpn
cp -a /usr/local/openvpn/lib/systemd/system/openvpn-server@.service /usr/lib/systemd/system/openvpn-client.service
vi /usr/lib/systemd/system/openvpn-client.service
修改指向配置文件
mkdir -p /etc/openvpn/
将客户端生成的客户配置文件传到该服务器解压
备注：文件名 windows为wangwu.ovpn，Linux为wangwu.conf
cp -a zhonghaoling-tcp.ovpn zhonghaoling.conf
注册开机服务
systemctl enable openvpn-client.service
启动服务
systemctl start openvpn-client.service
这里会报提示
Broadcast message from root@yanghome2 (Wed 2021-01-06 22:36:04 CST):
Password entry required for 'Enter Private Key Password:' (PID 16008).
Please enter password with the systemd-tty-ask-password-agent tool!
这里告诉你需要使用systemd-tty-ask-password-agent（
列出或处理当前正在等待中的系统密码请求）对其输入用户密码，
如果跳过，每隔1分钟又会提示输入密码
直接复制上面的提示，然后会输入密码
systemd-tty-ask-password-agent
ip address
就可以看见分配的地址了
先ping一下 内网服务器
可以看见可以ping通了
然后我们登陆一下
发现也可以登录了。
这里udp的连接就不配置了 ，
这里有个很迷的操作
1---如何保留firewall的情况下openvpn服务器生效
2----udp无法立即生效，需要等待十几分钟才会生效，允许udp连接
end
文章知识点与官方知识档案匹配，可进一步学习相关知识
云原生入门技能树持续集成和部署(Jenkins)使用helm安装Jenkins15399 人正在系统学习中
